3.1Cartographie des processus & BPMN

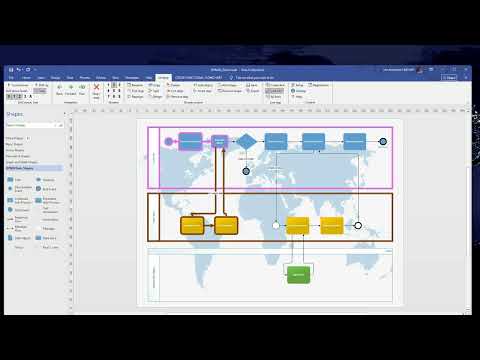

Le niveau 3 aborde les diagrammes MÉTIERS spécialisés, en commençant par la cartographie des processus et le BPMN — des sujets clés pour la gestion, la qualité et l'organisation. Un logigramme simple (niveau 2) suffit pour représenter un processus basique ; mais pour modéliser des processus métier RIGOUREUX, IMPLIQUANT PLUSIEURS ACTEURS, on utilise des techniques plus structurées. Les couloirs (swimlanes) : on organise un processus en « couloirs » (des bandes horizontales ou verticales), chacun représentant un ACTEUR, un SERVICE ou un RÔLE (« Client », « Service commercial », « Logistique », « Comptabilité »). Chaque étape du processus est placée dans le couloir de l'acteur qui la réalise. On voit alors non seulement le FLUX des étapes, mais QUI fait QUOI — essentiel pour comprendre un processus impliquant plusieurs intervenants et leurs interactions (les passages d'un couloir à l'autre montrent les transmissions entre acteurs). Visio fournit le modèle « Diagramme de flux fonctionnel croisé » (cross-functional flowchart) avec les couloirs prêts à l'emploi.
Le BPMN (Business Process Model and Notation) est une NOTATION NORMALISÉE et internationale pour modéliser les processus métier de façon rigoureuse et standardisée. C'est plus qu'un logigramme : c'est un langage complet avec des symboles précis pour les événements (début, fin, intermédiaires), les activités (tâches, sous-processus), les passerelles (gateways — les décisions/branchements, avec différents types : exclusif, parallèle…), les flux (de séquence, de message), les couloirs et les artefacts. Le BPMN permet de modéliser des processus complexes de façon NON AMBIGUË, comprise par les professionnels des processus du monde entier — c'est le standard de la modélisation de processus métier (utilisé en gestion des processus, qualité, transformation, systèmes d'information). Visio fournit un modèle et des gabarits BPMN avec les symboles normalisés, et peut VALIDER un diagramme BPMN (vérifier qu'il respecte les règles de la notation — section 4-5). Points importants. (1) La cartographie des processus (avec couloirs) répond à un besoin fréquent : comprendre et documenter QUI fait QUOI dans un processus multi-acteurs — très utile en organisation, qualité, amélioration continue. (2) Le BPMN est plus FORMEL et RIGOUREUX (une vraie notation normalisée) — à utiliser quand la rigueur et la standardisation comptent (documentation officielle de processus, contextes qualité/BPM, échange avec des experts) ; pour des besoins plus simples, un logigramme à couloirs suffit. (3) Ces diagrammes servent à ANALYSER et AMÉLIORER les processus (identifier les goulots, les redondances, les responsabilités floues) autant qu'à les documenter. Maîtriser la cartographie des processus (couloirs) et connaître le BPMN est très valorisant dans les métiers de la gestion, de l'organisation, de la qualité et des SI : ce sont des outils clés pour comprendre, documenter, analyser et améliorer le fonctionnement d'une organisation — l'un des usages professionnels les plus importants de Visio.
Vocabulaire de la section
- Cartographie des processus
- Représenter un processus métier de façon structurée, souvent multi-acteurs ; sert à comprendre, documenter, analyser et améliorer le fonctionnement d'une organisation.
- Couloirs (swimlanes)
- Bandes (horizontales/verticales) représentant chacune un ACTEUR/service/rôle ; chaque étape est placée dans le couloir de qui la réalise — on voit QUI fait QUOI et les transmissions.
- BPMN
- Business Process Model and Notation : notation NORMALISÉE et internationale pour modéliser les processus métier rigoureusement (événements, activités, passerelles, flux, couloirs) ; le standard du BPM.
- Symboles BPMN
- Langage précis : événements (début/fin/intermédiaires), activités (tâches, sous-processus), passerelles (gateways : décisions/branchements), flux (séquence, message), artefacts.
- Analyser & améliorer
- Ces diagrammes servent autant à ANALYSER et AMÉLIORER les processus (goulots, redondances, responsabilités floues) qu'à les documenter.
Que montrent les COULOIRS (swimlanes) dans une cartographie de processus ?
En pratique — Cartographier un processus métier
- Créez un diagramme de flux fonctionnel croisé (couloirs) : définissez les couloirs (un par acteur/service : Client, Commercial, Logistique…).
- Placez chaque étape dans le couloir de l'acteur qui la réalise ; les passages d'un couloir à l'autre montrent les transmissions entre acteurs (QUI fait QUOI).
- Découvrez le BPMN : le modèle et les gabarits BPMN normalisés (événements, activités, passerelles, flux) pour une modélisation rigoureuse et standardisée.
- Utilisez ces diagrammes pour ANALYSER le processus (goulots, redondances, responsabilités floues) autant que pour le documenter.
Points clés à retenir
- CARTOGRAPHIE DES PROCESSUS : pour les processus multi-acteurs, les COULOIRS (swimlanes) — des bandes représentant chacune un ACTEUR/service — montrent QUI fait QUOI et les transmissions (passages entre couloirs).
- Le BPMN (Business Process Model and Notation) est la NOTATION NORMALISÉE et internationale du BPM : un langage rigoureux (événements, activités, passerelles/gateways, flux, couloirs) pour modéliser les processus SANS AMBIGUÏTÉ.
- Couloirs = besoin fréquent (comprendre un processus multi-acteurs). BPMN = plus FORMEL/rigoureux (documentation officielle, qualité/BPM, échange avec experts) ; un logigramme à couloirs suffit pour les besoins simples.
- Ces diagrammes servent à ANALYSER et AMÉLIORER les processus (goulots, redondances, responsabilités floues) autant qu'à les documenter. Très valorisant en gestion, organisation, qualité, SI — un usage pro majeur de Visio.
Questions fréquentes
Couloirs (swimlanes) ou BPMN : quelle approche choisir pour cartographier un processus ?
Le choix entre un simple diagramme à couloirs et le BPMN formel dépend du BESOIN de rigueur et du CONTEXTE — les deux servent à cartographier des processus, mais à des niveaux de formalisme différents. Voyons comment décider. Le diagramme à COULOIRS (swimlanes) / flux fonctionnel croisé : (1) Ce que c'est : un logigramme organisé en COULOIRS, chacun représentant un ACTEUR (service, rôle, personne). Chaque étape est placée dans le couloir de qui la réalise. On voit le FLUX du processus ET QUI fait QUOI, ainsi que les TRANSMISSIONS entre acteurs (quand le flux passe d'un couloir à l'autre). (2) Avantages : SIMPLE à comprendre et à créer, très LISIBLE (on voit d'un coup les responsabilités et les interactions), suffisant pour la plupart des besoins de compréhension et de communication d'un processus multi-acteurs. (3) POUR : comprendre/documenter/communiquer un processus impliquant plusieurs acteurs, identifier qui fait quoi et les transmissions, analyser un processus (goulots, responsabilités floues) — dans un cadre où la rigueur d'une notation formelle n'est pas requise. C'est l'outil accessible et polyvalent pour cartographier des processus. Le BPMN (Business Process Model and Notation) : (1) Ce que c'est : une NOTATION NORMALISÉE et internationale, plus RIGOUREUSE et COMPLÈTE, avec des symboles précis (événements de début/fin/intermédiaires, activités/tâches/sous-processus, passerelles/gateways de différents types, flux de séquence/message, couloirs, artefacts). C'est un vrai LANGAGE de modélisation de processus, standardisé mondialement. (2) Avantages : RIGUEUR et PRÉCISION (modélise des processus complexes sans ambiguïté, avec une sémantique précise), STANDARDISATION (compris par les professionnels des processus du monde entier — un langage commun), adapté aux contextes EXIGEANTS (gestion des processus/BPM, qualité, transformation, systèmes d'information, automatisation de processus). Visio peut VALIDER un BPMN (vérifier le respect des règles). (3) POUR : la documentation OFFICIELLE et rigoureuse de processus, les contextes de BPM (Business Process Management)/qualité, l'échange avec des experts des processus, les processus complexes nécessitant une modélisation non ambiguë, l'automatisation de processus (le BPMN peut alimenter des moteurs de processus). (4) Inconvénient : plus COMPLEXE à apprendre et à lire (la notation complète a beaucoup de symboles et de règles) — surdimensionné pour des besoins simples. Comment choisir : (1) Besoin de COMPRENDRE/COMMUNIQUER un processus multi-acteurs, sans exigence de notation formelle → COULOIRS (swimlanes). Simple, lisible, suffisant pour la plupart des cas (documenter un processus, montrer qui fait quoi, analyser). C'est le choix par défaut pour la cartographie de processus courante. (2) Besoin de RIGUEUR, de STANDARDISATION, contexte BPM/qualité/SI, processus complexe, échange avec des experts → BPMN. Quand la précision et le respect d'une notation normalisée comptent (documentation officielle, modélisation rigoureuse, automatisation), le BPMN est le bon choix — c'est le standard professionnel du domaine. (3) Considérez le PUBLIC : pour un public général (comprendre un processus), les couloirs suffisent et sont plus accessibles ; pour des experts des processus / un contexte BPM, le BPMN est attendu et parlant. (4) Considérez la COMPLEXITÉ : un processus simple à moyen → couloirs ; un processus complexe nécessitant une modélisation précise → BPMN. (5) Considérez vos COMPÉTENCES/celles du public : le BPMN demande de connaître la notation ; les couloirs sont intuitifs. Une approche progressive : (1) Pour la plupart des besoins de cartographie de processus, COMMENCEZ par les couloirs (accessibles, lisibles, suffisants). (2) Apprenez et utilisez le BPMN quand votre contexte l'exige (BPM, qualité, SI, rigueur) ou pour monter en compétence sur la modélisation de processus (une compétence valorisée dans ces métiers). (3) Les deux ne s'opposent pas : les couloirs sont d'ailleurs présents dans le BPMN ; maîtriser les couloirs prépare au BPMN. En résumé : choisissez les COULOIRS (swimlanes) pour cartographier un processus multi-acteurs de façon SIMPLE et LISIBLE (comprendre/communiquer qui fait quoi, analyser) — le choix par défaut, accessible et suffisant pour la plupart des besoins ; choisissez le BPMN pour une modélisation RIGOUREUSE et STANDARDISÉE (contextes BPM/qualité/SI, processus complexes, documentation officielle, échange avec experts, automatisation) — le standard professionnel, plus formel mais plus exigeant. Le critère : le besoin de rigueur/standardisation et le contexte. Pour comprendre et communiquer un processus, les couloirs suffisent souvent ; pour une modélisation professionnelle rigoureuse du BPM, le BPMN s'impose. Les deux sont des compétences valorisantes en gestion, organisation, qualité et SI — commencez par les couloirs (accessibles), montez vers le BPMN selon vos besoins. Dans les deux cas, ces outils servent autant à ANALYSER et AMÉLIORER les processus qu'à les documenter — l'un des apports les plus précieux de Visio pour les métiers de l'organisation.
