4.1SolidWorks Simulation : analyse statique par éléments finis (FEA)
SolidWorks Simulation permet de tester une pièce ou un assemblage virtuellement avant de le fabriquer : va-t-il résister aux efforts, se déformer trop, casser ? La méthode sous-jacente est la simulation par éléments finis (FEA / EF) : SolidWorks découpe la pièce en une multitude de petits éléments (le maillage), applique les lois de la mécanique sur chacun, et résout le système pour prédire comment la pièce se comporte sous charge. L'analyse la plus fondamentale est l'analyse statique linéaire : on applique des efforts constants et on regarde la pièce à l'équilibre. Les étapes d'une étude statique sont toujours les mêmes, et il faut les comprendre : (1) définir le matériau (ses propriétés mécaniques : module d'élasticité, limite élastique — c'est la base de tout, un mauvais matériau fausse tout) ; (2) définir les déplacements imposés / conditions aux limites (comment la pièce est tenue : encastrements, appuis — c'est ce qui l'empêche de « partir dans l'espace ») ; (3) définir les chargements (forces, pressions, couples, gravité appliqués) ; (4) mailler ; (5) résoudre ; (6) interpréter les résultats.
Les résultats principaux à lire. Les contraintes (stress) : l'intensité des efforts internes en chaque point (souvent la contrainte équivalente de von Mises), qu'on compare à la limite élastique du matériau — si la contrainte la dépasse, la pièce se déforme plastiquement (elle ne revient pas à sa forme) voire casse. Les déplacements : de combien la pièce fléchit (une poutre qui plie de 5 mm). Le coefficient de sécurité (FoS) : le rapport entre la résistance du matériau et la contrainte subie — un FoS de 2 signifie « la pièce tient à deux fois la charge » ; on vise généralement un FoS > 1 avec une marge selon la criticité. MAIS — et c'est le point le plus important de toute cette section — une simulation est un modèle, pas la réalité : ses résultats ne valent que ce que valent ses hypothèses. Un matériau mal renseigné, des conditions aux limites irréalistes (un encastrement là où c'est en réalité un appui), un chargement mal estimé, un maillage trop grossier : et les jolies images colorées sont fausses, avec l'illusion de la précision. La simulation par éléments finis est un outil extraordinairement puissant ET dangereux entre des mains qui ne comprennent pas ses limites : elle donne toujours un résultat, même quand les hypothèses sont absurdes. La compétence n'est pas de « cliquer sur résoudre » mais de poser un problème juste (matériau, liaisons, charges réalistes), de vérifier la cohérence (l'ordre de grandeur est-il plausible ? le maillage a-t-il convergé ?) et de garder un regard critique (valider par le bon sens mécanique, par un calcul analytique simple, par un essai). Utilisée ainsi, la simulation économise prototypes et itérations ; utilisée aveuglément, elle donne une fausse confiance dangereuse.
Vocabulaire de la section
- Éléments finis (FEA)
- Méthode découpant la pièce en petits éléments (maillage) sur lesquels sont résolues les lois de la mécanique, pour prédire son comportement sous charge.
- Analyse statique linéaire
- Étude sous efforts constants à l'équilibre ; l'analyse de base, valable tant que déformations et contraintes restent modérées (comportement linéaire).
- Conditions aux limites
- Déplacements imposés (encastrements, appuis) définissant comment la pièce est tenue ; hypothèse critique dont dépend tout le résultat.
- Contrainte de von Mises / coefficient de sécurité
- Contrainte équivalente comparée à la limite élastique du matériau ; le coefficient de sécurité (FoS) est le rapport résistance/contrainte subie.
- Hypothèses de simulation
- Matériau, liaisons, chargements, maillage retenus ; les résultats ne valent que ce que valent ces hypothèses — d'où l'exigence de regard critique.
Quelle est la mise en garde CENTRALE sur la simulation par éléments finis ?
En pratique — Réaliser une analyse statique et l'interpréter avec esprit critique
- Sur une pièce simple (une équerre chargée), lancez une étude statique : affectez un matériau réaliste, un encastrement et une force.

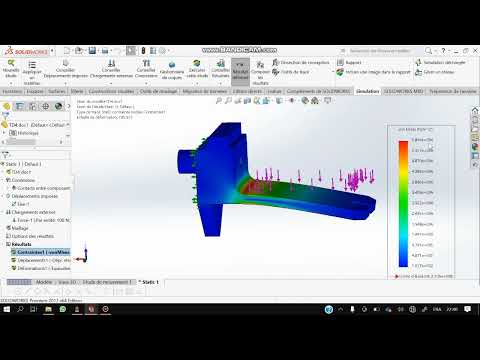

- Maillez, résolvez, puis lisez les résultats : contrainte de von Mises (vs limite élastique), déplacement maximal, coefficient de sécurité.
- Testez la sensibilité aux HYPOTHÈSES : changez l'encastrement en appui, raffinez le maillage — observez comme les résultats varient (leçon de prudence).
- Validez par le bon sens : l'ordre de grandeur du déplacement est-il plausible ? Comparez à un calcul analytique simple si possible.
Points clés à retenir
- La simulation par éléments finis découpe la pièce en un MAILLAGE et résout la mécanique ; l'étude STATIQUE (efforts constants) est la base.
- Étapes : matériau → conditions aux limites (comment c'est tenu) → chargements → mailler → résoudre → interpréter (von Mises vs limite élastique, déplacement, coefficient de sécurité).
- POINT CRUCIAL : une simulation ne vaut que ses HYPOTHÈSES — matériau, liaisons, charges, maillage. De mauvaises hypothèses donnent de belles images FAUSSES.
- La compétence n'est pas de « cliquer résoudre » mais de poser un problème juste et de garder un REGARD CRITIQUE (bon sens mécanique, calcul de vérification, convergence du maillage).
Questions fréquentes
La simulation me donne un résultat : puis-je lui faire confiance pour dimensionner ma pièce ?
C'est LA question qui doit vous accompagner à chaque simulation, et la réponse honnête est : seulement si vous maîtrisez ses hypothèses et validez sa cohérence — jamais aveuglément. Le danger fondamental de la FEA est qu'elle produit TOUJOURS un résultat, avec de belles images colorées d'apparence scientifique, même quand les hypothèses sont complètement fausses. L'outil ne vous dira pas « votre problème est mal posé » : il calculera consciencieusement une réponse à la question que vous avez posée, fût-elle absurde. D'où le principe « garbage in, garbage out » (données fausses en entrée = résultats faux en sortie), particulièrement redoutable ici car le résultat faux a l'air crédible. Les sources d'erreur à maîtriser : (1) Le matériau : des propriétés mécaniques fausses (mauvaise nuance, valeurs approximatives) faussent tout proportionnellement. (2) Les conditions aux limites : c'est LA source d'erreur n°1 des débutants. Modéliser un encastrement (fixation parfaite, infiniment rigide) là où la réalité est un appui souple, ou fixer la pièce autrement qu'elle ne l'est réellement, change radicalement les résultats. La réalité est souvent « entre » les idéalisations classiques, et le choix influence énormément. (3) Les chargements : les efforts réels sont-ils bien ceux que vous appliquez ? En intensité, direction, répartition, caractère (statique ou dynamique, choc) ? Sous-estimer une charge ou en oublier une est fatal. (4) Le maillage : trop grossier, il sous-estime les contraintes (surtout aux concentrations — congés, angles) ; il faut vérifier la convergence (raffiner le maillage et voir si le résultat se stabilise — s'il continue de grimper, le maillage était insuffisant). (5) Le domaine de validité : l'analyse statique LINÉAIRE suppose de petites déformations et un matériau qui reste élastique ; au-delà (grandes déformations, plasticité, flambage), elle est invalide et il faut des analyses non linéaires (section 4-2). Comment travailler avec confiance : (1) posez un problème REALISTE (matériau, liaisons, charges réfléchis) ; (2) vérifiez la COHÉRENCE des résultats — l'ordre de grandeur est-il plausible ? La déformée « ressemble-t-elle » à ce que le bon sens mécanique prédit (la pièce plie-t-elle là où on l'attend) ? ; (3) vérifiez la CONVERGENCE du maillage ; (4) VALIDEZ par un moyen indépendant quand c'est possible — un calcul analytique simple (formule de résistance des matériaux sur un cas simplifié donne l'ordre de grandeur attendu), une comparaison avec une pièce éprouvée, ou un essai physique ; (5) appliquez un COEFFICIENT DE SÉCURITÉ adapté à votre incertitude et à la criticité (plus vous êtes incertain ou plus l'enjeu est grave, plus la marge doit être grande). La simulation est un outil d'aide à la décision remarquable quand on l'utilise avec cette rigueur — elle réduit les prototypes, explore des variantes, révèle les zones faibles. Mais elle ne remplace pas la compréhension mécanique : c'est un amplificateur de compétence, pas un substitut. Un ingénieur qui comprend la mécanique et utilise la FEA pour vérifier et affiner ses intuitions est puissant ; quelqu'un qui « clique résoudre » sans comprendre produit des résultats dangereux avec une fausse assurance.
Comment définir correctement les conditions aux limites et les chargements ?
C'est l'étape qui demande le plus de jugement, car il s'agit de traduire une situation physique réelle en idéalisations — et la qualité de cette traduction détermine la validité de toute la simulation. Voici comment raisonner. Pour les conditions aux limites (comment la pièce est tenue), la question centrale est : « dans la réalité, qu'est-ce qui empêche cette pièce de bouger, et comment ? ». Les idéalisations disponibles : Encastrement (fixe) — la surface est totalement bloquée (ni translation ni rotation) ; à utiliser quand la pièce est réellement fixée rigidement (boulonnée solidement à un bâti massif, soudée). Appui / déplacement imposé — la surface est retenue dans certaines directions seulement (elle repose sur un support, elle peut glisser dans un plan) ; plus réaliste pour un contact simple. Symétrie — si la pièce ET son chargement sont symétriques, on ne modélise qu'une moitié en imposant une condition de symétrie sur le plan de coupe (économie de calcul). Le piège classique : tout encastrer par facilité. Un encastrement est une hypothèse « raide » qui minimise souvent les déformations et peut créer des concentrations de contraintes artificielles à l'endroit fixé. Si la réalité est plus souple (la pièce est vissée mais le support fléchit, la liaison a du jeu), l'encastrement donne des résultats trompeurs. Réfléchissez à la vraie liaison. Pour les chargements, la question est : « quels efforts s'exercent réellement, où, dans quelle direction, avec quelle intensité ? ». Types : force (concentrée ou répartie), pression (répartie sur une surface — comme un fluide), couple/moment, gravité (le poids propre), force centrifuge (rotation), charges thermiques. Points de vigilance : (1) Intensité réaliste — d'où vient votre valeur de charge ? Est-elle mesurée, calculée, estimée ? Une charge sous-estimée rend la pièce « validée » alors qu'elle cassera ; surestimée, elle conduit à surdimensionner (coût inutile). (2) Toutes les charges — n'oubliez pas le poids propre, les charges combinées, les cas de charge multiples (la pièce subit-elle différents efforts selon les phases d'utilisation ? Il faut alors plusieurs études ou le cas le plus défavorable). (3) Charges dynamiques — une force appliquée brutalement (choc), cyclique (fatigue), ou variable n'est PAS une charge statique ; l'analyse statique ne convient qu'aux efforts quasi-constants (sinon, sections 4-2 sur le fréquentiel, la fatigue). (4) Direction et répartition — une force n'agit pas de la même façon selon son point et sa direction ; répartir une charge réellement répartie (ne pas la concentrer artificiellement en un point, ce qui crée des contraintes locales fausses). La démarche saine : avant de cliquer, faites un schéma du problème physique (le fameux « diagramme de corps libre » de la mécanique) — quelles liaisons, quels efforts, en équilibre ? Ce raisonnement « papier » d'abord vous force à comprendre la situation avant de la simuler, et c'est lui qui garantit des conditions aux limites et des chargements justes. La simulation exécute ; c'est vous qui devez poser correctement le problème mécanique. C'est pourquoi une bonne culture en mécanique (statique, résistance des matériaux) est le vrai prérequis de la simulation — l'outil ne la remplace pas.
