4.5Validation de diagramme & règles métier

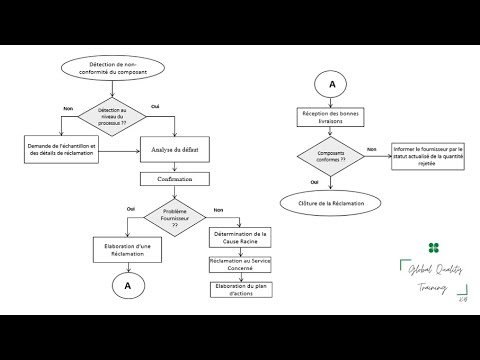

Un diagramme peut être joli mais LOGIQUEMENT INCORRECT : un logigramme avec une décision sans branche « Non », un BPMN qui viole les règles de la notation, un processus avec une étape qui ne mène nulle part. La VALIDATION de diagramme est une fonctionnalité de Visio qui VÉRIFIE AUTOMATIQUEMENT qu'un diagramme respecte des RÈGLES — détectant les erreurs de LOGIQUE ou de conformité qu'un simple contrôle visuel pourrait manquer. Visio propose la validation pour certains types de diagrammes structurés, notamment les logigrammes et le BPMN : on lance la validation (ruban Processus → Vérifier le diagramme / Validation), et Visio ANALYSE le diagramme selon un ensemble de règles, signalant les PROBLÈMES trouvés (une liste d'erreurs/avertissements, chacun pointant vers l'élément fautif). Par exemple, pour un logigramme : une décision (losange) qui n'a pas toutes ses branches, une forme non connectée, un flux qui ne mène pas à une fin, une boucle sans issue. Pour le BPMN : le non-respect des règles de la notation (usage incorrect des passerelles, événements mal placés…).
Pourquoi la validation est utile. (1) Elle attrape des ERREURS DE LOGIQUE qu'on ne voit pas forcément à l'œil (surtout sur un diagramme complexe) : une branche oubliée, une forme mal connectée, une incohérence. Un diagramme peut « avoir l'air » correct mais comporter des failles logiques — la validation les révèle. (2) Elle garantit la CONFORMITÉ aux normes (BPMN correct, logigramme cohérent) — important pour la crédibilité et la compréhension par les professionnels. (3) Elle FIABILISE le diagramme : un diagramme validé est logiquement cohérent, donc plus fiable pour documenter, communiquer, ou piloter un processus. Visio permet aussi, dans les versions avancées, de définir des règles de validation PERSONNALISÉES (des règles métier propres à votre organisation) — pour vérifier qu'un diagramme respecte VOS standards (au-delà des règles standard). Points importants. (1) La validation s'applique aux diagrammes STRUCTURÉS et NORMALISÉS (logigrammes, BPMN) où des règles ont un sens ; elle n'a pas d'équivalent pour les diagrammes libres. (2) Elle est plus complète dans Visio de BUREAU. (3) C'est un outil de QUALITÉ : comme la relecture ou les tests dans d'autres domaines, la validation vérifie que le diagramme est correct avant de le diffuser/utiliser. La validation de diagramme est un outil précieux pour PRODUIRE des diagrammes de processus FIABLES et CONFORMES : elle intercepte les erreurs de logique et de conformité, garantissant que le diagramme est non seulement joli mais JUSTE. C'est particulièrement utile pour les diagrammes de processus sérieux (documentation officielle, BPM, qualité) où la correction logique compte — un diagramme de processus erroné (une branche manquante, une incohérence) peut induire en erreur ou fausser une analyse. La validation est la touche de rigueur qui fait passer un diagramme de « visuellement fait » à « logiquement correct et conforme ».
Vocabulaire de la section
- Validation de diagramme
- Fonctionnalité vérifiant AUTOMATIQUEMENT qu'un diagramme respecte des RÈGLES, détectant les erreurs de logique/conformité qu'un contrôle visuel pourrait manquer (ruban Processus → Vérifier).
- Types validables
- Diagrammes STRUCTURÉS et NORMALISÉS : logigrammes, BPMN — où des règles ont un sens. Pas d'équivalent pour les diagrammes libres.
- Erreurs détectées
- Ex. logigramme : décision sans toutes ses branches, forme non connectée, flux qui ne mène pas à une fin. BPMN : non-respect des règles de la notation (passerelles, événements).
- Règles personnalisées
- Dans les versions avancées, définir des règles de validation propres (règles métier de l'organisation) pour vérifier le respect de VOS standards.
- Outil de qualité
- Comme la relecture/les tests : la validation vérifie que le diagramme est JUSTE (logiquement cohérent, conforme) avant de le diffuser/utiliser — fiabilise le diagramme.
À quoi sert la VALIDATION de diagramme (logigrammes, BPMN) ?
En pratique — Valider un diagramme
- Sur un logigramme ou un BPMN, lancez la VALIDATION (ruban Processus → Vérifier le diagramme) : Visio analyse selon les règles et liste les problèmes.
- Examinez les erreurs/avertissements signalés (chacun pointe vers l'élément fautif : décision sans branche, forme non connectée, flux sans fin…) et corrigez-les.
- Constatez que la validation attrape des erreurs de LOGIQUE qu'un contrôle visuel pourrait manquer (surtout sur un diagramme complexe).
- Notez la possibilité de règles PERSONNALISÉES (règles métier) dans les versions avancées, et l'intérêt de valider avant de diffuser un diagramme de processus sérieux.
Points clés à retenir
- La VALIDATION de diagramme VÉRIFIE AUTOMATIQUEMENT qu'un diagramme respecte des RÈGLES (ruban Processus → Vérifier), détectant les erreurs de LOGIQUE/conformité qu'un contrôle visuel pourrait manquer.
- S'applique aux diagrammes STRUCTURÉS/NORMALISÉS (LOGIGRAMMES, BPMN). Erreurs détectées : décision sans toutes ses branches, forme non connectée, flux qui ne mène pas à une fin, non-respect de la notation BPMN…
- Utile : attrape les erreurs de logique invisibles à l'œil (surtout sur un diagramme complexe), garantit la CONFORMITÉ aux normes, FIABILISE le diagramme. Règles PERSONNALISÉES possibles (règles métier) dans les versions avancées.
- Outil de QUALITÉ (comme la relecture/les tests) : vérifier que le diagramme est JUSTE (logiquement correct, conforme) avant de le diffuser. Fait passer un diagramme de « visuellement fait » à « logiquement correct » — précieux pour les diagrammes de processus sérieux.
Questions fréquentes
À quoi sert la validation de diagramme, et quand est-elle vraiment utile ?
La validation de diagramme est un outil de QUALITÉ qui vérifie qu'un diagramme est logiquement CORRECT et CONFORME — comprendre ce qu'elle apporte et quand l'utiliser vous aide à produire des diagrammes fiables, pas seulement jolis. Ce que la validation APPORTE : (1) Détecter les erreurs de LOGIQUE. Un diagramme peut « avoir l'air » correct visuellement mais comporter des ERREURS DE LOGIQUE : une décision (losange) sans toutes ses branches (que se passe-t-il si « Non » ?), une forme non connectée (isolée, oubliée), un flux qui ne mène pas à une fin (cul-de-sac), une boucle sans issue, une incohérence de structure. Ces erreurs sont difficiles à repérer à l'œil, surtout sur un diagramme COMPLEXE (beaucoup de formes et de connexions). La validation ANALYSE le diagramme selon des règles et SIGNALE ces problèmes — elle attrape ce qu'un contrôle visuel manquerait. (2) Garantir la CONFORMITÉ aux normes. Pour les diagrammes normalisés (BPMN notamment), la validation vérifie le respect des RÈGLES de la notation (usage correct des passerelles, placement des événements, cohérence). Un BPMN conforme est correct et compris par les professionnels ; un BPMN qui viole les règles est erroné (même s'il « ressemble » à un BPMN). La validation assure la conformité. (3) FIABILISER le diagramme. Un diagramme validé est logiquement cohérent et conforme — donc FIABLE pour documenter, communiquer, analyser ou piloter un processus. Un diagramme non validé peut contenir des failles qui induisent en erreur. (4) Un outil de QUALITÉ, comparable à la relecture d'un document ou aux tests d'un logiciel : vérifier que le travail est CORRECT avant de le diffuser/utiliser. Quand la validation est VRAIMENT utile : (1) Pour les DIAGRAMMES DE PROCESSUS SÉRIEUX (logigrammes, BPMN) destinés à documenter officiellement, à être utilisés/suivis, ou dans un contexte de BPM/qualité. Là, la CORRECTION LOGIQUE compte : un processus documenté avec une erreur (une branche manquante, un flux incohérent) peut induire en erreur ceux qui le suivent, ou fausser une analyse. La validation intercepte ces erreurs avant qu'elles ne causent des problèmes. (2) Pour les diagrammes COMPLEXES où les erreurs de logique sont difficiles à repérer à l'œil (beaucoup de formes, de branches, de connexions). Plus le diagramme est complexe, plus la validation automatique est précieuse (l'œil humain manque des choses). (3) Pour la CONFORMITÉ aux normes (BPMN correct) quand le respect de la notation est important (documentation professionnelle, échange avec des experts, contextes réglementés). (4) Avant de DIFFUSER/UTILISER un diagramme important : valider avant de publier une documentation de processus officielle, comme on relit un document important. (5) Quand des RÈGLES MÉTIER propres doivent être respectées : les versions avancées permettent des règles de validation PERSONNALISÉES pour vérifier VOS standards. Quand la validation est MOINS pertinente : (1) Pour des diagrammes SIMPLES et petits (où l'on voit facilement s'ils sont corrects). (2) Pour des diagrammes LIBRES ou non normalisés (organigrammes simples, schémas conceptuels) où il n'y a pas de « règles » formelles à vérifier — la validation s'applique aux diagrammes structurés (logigrammes, BPMN). (3) Pour des brouillons/croquis rapides non destinés à un usage sérieux. Comment l'utiliser : (1) Sur un logigramme ou BPMN, lancez la VALIDATION (ruban Processus → Vérifier le diagramme). (2) EXAMINEZ les problèmes signalés (chacun pointe vers l'élément fautif). (3) CORRIGEZ les erreurs (branche manquante, forme non connectée, non-conformité…). (4) Re-validez jusqu'à ce que le diagramme soit correct. (5) Faites-le AVANT de diffuser/utiliser un diagramme de processus important. Note : la validation est plus complète dans Visio de BUREAU, et s'applique aux types de diagrammes qui ont des règles (logigrammes, BPMN principalement). En résumé : la validation de diagramme sert à VÉRIFIER qu'un diagramme est logiquement CORRECT (pas d'erreur de logique — branche manquante, forme non connectée, flux sans fin) et CONFORME aux normes (BPMN correct), détectant automatiquement des erreurs qu'un contrôle visuel manquerait (surtout sur les diagrammes complexes). Elle est VRAIMENT utile pour les DIAGRAMMES DE PROCESSUS SÉRIEUX (logigrammes, BPMN) destinés à documenter/piloter, dans les contextes de BPM/qualité, pour les diagrammes complexes, et avant de diffuser un diagramme important — là où la correction logique et la conformité comptent (un processus erroné induit en erreur). Elle est moins pertinente pour les diagrammes simples, libres, ou les brouillons. C'est un outil de QUALITÉ (comme la relecture) qui fait passer un diagramme de « visuellement fait » à « logiquement correct et conforme » — la touche de rigueur qui garantit des diagrammes de processus FIABLES. Validez vos diagrammes de processus sérieux avant de les diffuser : c'est un réflexe professionnel qui évite de propager des erreurs de logique, précieux pour la documentation et l'analyse de processus.
