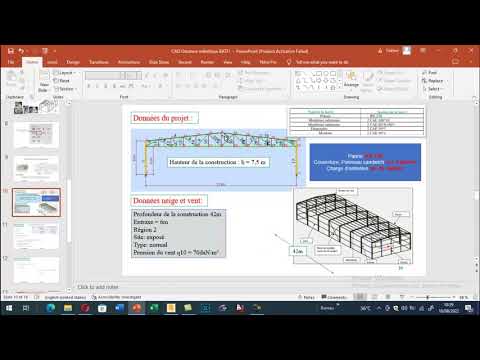

Parce que la trame fournit un CADRE de repérage précis sur lequel accrocher tous les éléments : sans elle, on accumule les imprécisions géométriques (nœuds presque superposés, décalages) qui polluent le modèle et engendrent des erreurs difficiles à diagnostiquer, alors qu'avec elle la saisie devient exacte, ordonnée et rapide. Ce qu'apportent les lignes de construction : (1) PRÉCISION géométrique : en s'accrochant aux intersections des axes, chaque nœud tombe exactement où il doit. Sans repères, on place les points « à l'œil » ou par coordonnées ressaisies à la main, avec le risque de créer deux nœuds distants de quelques millimètres censés être confondus. (2) ORGANISATION : la trame traduit la logique du bâtiment (files de poteaux, niveaux d'étage) et structure la pensée. On raisonne comme sur un plan : « le poteau à l'intersection de l'axe B et de l'axe 3 ». (3) PRODUCTIVITÉ : une fois la trame posée, dessiner devient rapide et sûr — on clique aux intersections plutôt que de saisir des coordonnées. (4) COHÉRENCE avec le plan et le BIM : la trame se cale sur le plan architectural et correspond aux quadrillages de Revit, ce qui facilite les échanges. Le danger des nœuds « presque » confondus : (1) C'est l'une des erreurs les plus classiques et les plus pénibles en calcul de structures. Deux nœuds très proches mais DISTINCTS sont vus par le logiciel comme séparés : les barres qui devaient se connecter ne le sont pas réellement. (2) Résultat : la structure est mal reliée, des efforts ne se transmettent pas, le modèle peut devenir INSTABLE ou donner des résultats aberrants — sans raison apparente. (3) Diagnostiquer cela sur un gros modèle est très fastidieux. La trame et l'accrochage l'ÉVITENT à la source. Pourquoi c'est un investissement rentable : (1) Poser une trame prend quelques minutes ; les erreurs qu'elle évite peuvent coûter des heures de diagnostic. (2) Un modèle propre dès le départ se corrige, se modifie et s'interprète bien plus facilement. (3) La trame sert de RÉFÉRENCE tout au long de l'étude (repérer un élément, communiquer, vérifier). Comment bien faire : (1) Calez la trame sur le plan architectural : mêmes axes, mêmes files, mêmes niveaux. (2) Définissez les lignes par leurs POSITIONS exactes (coordonnées ou espacements réels). (3) VÉRIFIEZ les niveaux (hauteurs d'étage) — ils sont cruciaux pour la suite (étages, diaphragmes, séisme). (4) Nommez les axes de façon parlante (A, B, C ; niveaux) pour vous repérer. (5) Ne dessinez les éléments qu'ENSUITE, en vous accrochant systématiquement aux intersections. En résumé : commencez par les lignes de construction parce qu'elles posent le CADRE de repérage qui rend toute la modélisation précise, ordonnée et rapide. En vous accrochant aux intersections des axes, chaque nœud tombe exactement à sa place, alors que dessiner « directement » revient à placer des points à l'œil ou par coordonnées ressaisies, avec le risque majeur de créer des nœuds PRESQUE superposés mais distincts : le logiciel les voit alors comme séparés, les barres censées se connecter ne le sont pas, et la structure devient mal reliée, instable ou aberrante — une erreur très classique et particulièrement pénible à diagnostiquer sur un gros modèle. La trame évite ce piège à la source, structure la pensée en files et niveaux comme sur un plan réel, accélère et fiabilise la saisie, et assure la cohérence avec le plan architectural et le modèle Revit (mêmes quadrillages et niveaux). Pour quelques minutes d'investissement, elle épargne des heures de diagnostic et sert de référence durant toute l'étude. Calez-la donc sur le plan, définissez les axes par leurs positions exactes, vérifiez soigneusement les niveaux (déterminants pour les étages, les diaphragmes et le séisme), nommez les files, et ne dessinez les éléments qu'ensuite, en vous accrochant systématiquement aux intersections.

Parce que la trame de Robot (axes et niveaux) CORRESPOND aux quadrillages et niveaux de Revit : les deux modèles partagent alors les mêmes repères, ce qui rend l'échange cohérent, la lecture croisée facile et le lien Revit-Robot beaucoup plus fiable. Le principe des repères communs : (1) En Revit, l'architecte et l'ingénieur structurent le bâtiment avec des QUADRILLAGES (files d'axes) et des NIVEAUX (étages). C'est le repérage standard d'un projet de bâtiment. (2) En Robot, la trame joue exactement le même rôle : files et niveaux. (3) Quand ces repères CORRESPONDENT entre les deux logiciels, on parle le même langage : « axe B », « niveau +3,00 m » désignent la même chose de part et d'autre. Les bénéfices en flux BIM : (1) ÉCHANGE cohérent : lors du transfert du modèle entre Revit et Robot (lien direct), la structure retrouve ses repères. Les éléments sont positionnés de façon cohérente, sans décalage ni confusion. (2) LECTURE CROISÉE : on peut comparer le modèle de calcul et le modèle Revit en se référant aux mêmes axes et niveaux — pour vérifier qu'ils concordent, repérer un écart, communiquer. (3) COMMUNICATION : ingénieurs, architectes et projeteurs échangent en désignant des files et des niveaux communs, ce qui évite les malentendus. (4) FIABILITÉ du lien : un modèle bien structuré par une trame cohérente s'échange mieux qu'un modèle « libre » sans repères. Ce que cela suppose : (1) Caler la trame sur le PLAN commun : idéalement, la trame de Robot reprend les mêmes files et niveaux que le modèle Revit. (2) COHÉRENCE des NIVEAUX : les hauteurs d'étage doivent concorder — un décalage de niveaux entre les deux modèles crée des incohérences. (3) Une DISCIPLINE d'équipe : convenir des repères, des noms d'axes, des niveaux, et s'y tenir. La logique générale : (1) Le BIM repose sur le PARTAGE d'un modèle et de repères communs entre les acteurs. (2) La trame (quadrillages + niveaux) est justement l'un de ces repères fondamentaux, commun à l'architecture, à la structure et au calcul. (3) Soigner la trame, c'est soigner la cohérence de tout le flux BIM. (4) Attention aussi à la compatibilité des VERSIONS (Revit et Robot) pour que le lien fonctionne. En résumé : la trame de Robot facilite le travail en BIM parce qu'elle CORRESPOND aux quadrillages et niveaux de Revit, donnant aux deux modèles des repères communs. Dès lors, « axe B » ou « niveau +3,00 m » désignent la même réalité de part et d'autre, ce qui rend l'ÉCHANGE cohérent (via le lien direct Revit-Robot, la structure retrouve ses repères sans décalage), permet une LECTURE CROISÉE des deux modèles (comparer, vérifier la concordance, repérer un écart), fluidifie la COMMUNICATION entre ingénieurs, architectes et projeteurs (on parle en files et niveaux partagés) et fiabilise le lien lui-même (un modèle bien structuré s'échange mieux qu'un modèle sans repères). Cela suppose de caler la trame de Robot sur le plan commun, d'assurer la cohérence des niveaux entre les deux modèles (un décalage crée des incohérences) et d'entretenir une discipline d'équipe sur les repères — sans oublier la compatibilité des versions, condition du bon fonctionnement du lien. La trame étant l'un des repères fondamentaux partagés par l'architecture, la structure et le calcul, la soigner revient à soigner la cohérence de tout le flux BIM.
