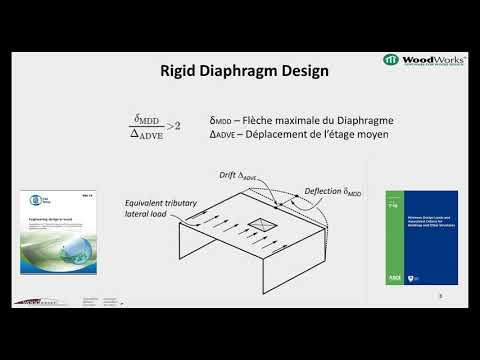

Un diaphragme rigide est un plancher considéré comme INDÉFORMABLE dans son plan, qui SOLIDARISE tous les éléments verticaux d'un étage et RÉPARTIT entre eux les efforts horizontaux (vent, séisme) selon leur rigidité : le modéliser est essentiel car il conditionne toute la distribution des efforts de contreventement — sans lui, cette répartition serait fausse. Le rôle du plancher sous efforts horizontaux : (1) Sous une action horizontale (vent, séisme), un étage tend à se déplacer latéralement. (2) Le PLANCHER de cet étage, s'il est rigide dans son plan (ce qui est le cas d'une dalle béton), agit comme une plaque horizontale indéformable qui FORCE tous les éléments verticaux (poteaux, voiles) de l'étage à se déplacer ENSEMBLE au niveau du plancher. (3) Il joue le rôle de DIAPHRAGME : il collecte les efforts horizontaux et les DISTRIBUE vers les éléments de contreventement (voiles, portiques) selon leur RIGIDITÉ relative — les éléments plus rigides reprennent plus d'efforts. (4) C'est ainsi que fonctionne réellement un bâtiment : les planchers transfèrent les efforts horizontaux aux systèmes de contreventement. Pourquoi le modéliser est essentiel : (1) La RÉPARTITION des efforts horizontaux en dépend : c'est le diaphragme qui détermine comment le vent ou le séisme se répartit entre les voiles et les portiques. Sans lui, cette répartition est fausse. (2) Comportement RÉALISTE : le diaphragme impose que les éléments d'un étage se déplacent de façon solidaire (translation d'ensemble + rotation), ce qui correspond au comportement réel d'un plancher rigide. (3) SIMPLIFICATION et exactitude : modéliser le diaphragme (contrainte liant les nœuds du plancher) donne un comportement correct sans avoir à modéliser finement la rigidité de la dalle dans son plan — c'est efficace et représentatif. (4) Effets de TORSION : si le centre de rigidité et le centre de masse ne coïncident pas, le diaphragme tourne, créant des efforts de torsion — un phénomène important en sismique que le diaphragme permet de capter. Quand l'hypothèse est valable (et ses limites) : (1) Valable pour les planchers RIGIDES dans leur plan : dalles béton pleines, planchers bien contreventés. C'est le cas courant. (2) À nuancer pour les planchers SOUPLES dans leur plan (certains planchers légers, à grandes ouvertures, ou de géométrie particulière) : l'hypothèse de diaphragme rigide peut alors être inexacte, et il faut modéliser la flexibilité réelle. (3) C'est un JUGEMENT d'ingénieur : la plupart des planchers béton sont des diaphragmes rigides, mais pas tous. Comment le traiter dans Robot : (1) Définir un DIAPHRAGME RIGIDE par étage : une contrainte qui lie les nœuds du plancher pour qu'ils se déplacent de façon solidaire dans le plan. (2) VÉRIFIER que le contreventement et les diaphragmes forment un système cohérent. (3) Contrôler les résultats : répartition des efforts entre voiles/portiques cohérente, déplacements par étage, effets de torsion. En résumé : un diaphragme rigide est un plancher considéré comme INDÉFORMABLE dans son plan, qui solidarise tous les éléments verticaux d'un étage et les force à se déplacer ensemble au niveau du plancher, tout en RÉPARTISSANT entre eux les efforts horizontaux (vent, séisme) selon leur rigidité relative — les éléments les plus rigides reprenant la plus grande part. C'est le fonctionnement réel d'un bâtiment : les planchers collectent les efforts horizontaux et les transfèrent aux systèmes de contreventement (voiles, portiques). Le modéliser est essentiel parce que c'est lui qui détermine toute la DISTRIBUTION des efforts de contreventement : sans diaphragme, cette répartition serait fausse, le comportement irréaliste, et les efforts de TORSION (lorsque centre de rigidité et centre de masse ne coïncident pas) ne seraient pas correctement captés — un enjeu majeur en sismique. Le modéliser (par une contrainte liant les nœuds du plancher) donne un comportement correct de façon efficace, sans modéliser finement la rigidité de la dalle dans son plan. L'hypothèse est valable pour les planchers rigides — les dalles béton pleines, cas le plus courant — mais doit être nuancée pour les planchers SOUPLES dans leur plan (planchers légers, à grandes ouvertures ou de géométrie particulière), où il faut modéliser la flexibilité réelle : c'est un jugement d'ingénieur. En pratique, définissez un diaphragme rigide par étage, vérifiez que diaphragmes et contreventement forment un système cohérent, et contrôlez la répartition des efforts entre voiles et portiques, les déplacements par étage et les effets de torsion.

Parce qu'un bâtiment fait intervenir simultanément de nombreux aspects couplés — masses, diaphragmes, contreventement tridimensionnel, régularité, comportement dynamique, torsion, déplacements inter-étages — dont l'interaction gouverne le comportement global : ce n'est plus la somme d'éléments isolés mais un SYSTÈME, où la compréhension d'ensemble prime sur la manipulation du logiciel. Ce qui s'ajoute par rapport au portique : (1) La TRIDIMENSIONNALITÉ : un bâtiment travaille dans les trois dimensions, avec des efforts horizontaux selon plusieurs directions et un comportement d'ensemble complexe — bien au-delà d'un portique plan. (2) Les DIAPHRAGMES : les planchers distribuent les efforts horizontaux entre les éléments de contreventement — un mécanisme absent d'un portique isolé, à modéliser correctement. (3) Le CONTREVENTEMENT 3D : le système qui assure la stabilité horizontale (voiles, portiques, palées) doit être cohérent, bien réparti, et correctement modélisé (voiles en coques). (4) Les MASSES et la DYNAMIQUE : l'analyse sismique (modes, masses modales, spectre) s'applique à l'ensemble, avec des couplages entre étages et directions. (5) La TORSION : si le centre de masse et le centre de rigidité ne coïncident pas, le bâtiment vrille — un phénomène important, absent d'un cas simple. (6) Les DÉPLACEMENTS INTER-ÉTAGES : un critère sismique à vérifier, propre aux bâtiments à étages. (7) La RÉGULARITÉ (en plan et en élévation) : elle conditionne le comportement et la méthode de calcul ; un bâtiment irrégulier (décrochements, étages souples) est plus complexe et plus délicat. Pourquoi c'est plus qu'une somme d'éléments : (1) Les aspects INTERAGISSENT : les diaphragmes distribuent selon la rigidité du contreventement, qui influence les modes propres, qui déterminent la réponse sismique, qui dépend des masses... tout est couplé. (2) On ne peut pas raisonner élément par élément : il faut comprendre le SYSTÈME et son comportement global. (3) De nombreux choix de modélisation (masses, diaphragmes, rigidités, conditions aux limites) ont un impact sur l'ensemble. Ce que cela implique : (1) COMPÉTENCE accrue : dynamique des structures, comportement des bâtiments, génie parasismique. (2) Modélisation SOIGNÉE : chaque aspect (masses, diaphragmes, contreventement, régularité) doit être correct, car une erreur se répercute globalement. (3) REGARD CRITIQUE renforcé : sur un tel modèle, on ne peut pas tout vérifier à la main ; il faut contrôler les grandeurs globales (masses, périodes propres plausibles, masse modale, déplacements inter-étages, répartition du contreventement, cohérence de la déformée) et détecter les incohérences. (4) Enjeu de SÉCURITÉ maximal : c'est un ouvrage réel dont dépendent des vies. La bonne démarche : (1) CONSTRUIRE par étapes : valider d'abord les principes sur des cas simples (portique, un étage), puis complexifier. (2) VÉRIFIER à chaque niveau : géométrie, masses, périodes, comportement dynamique, déplacements, contreventement. (3) Ne jamais perdre le REGARD CRITIQUE sur le comportement d'ensemble : « le bâtiment se comporte-t-il comme prévu ? ». (4) S'appuyer sur les compétences et le règlement, surtout pour le sismique. En résumé : modéliser un bâtiment complet est bien plus exigeant qu'un portique isolé parce qu'il fait intervenir SIMULTANÉMENT de nombreux aspects couplés — tridimensionnalité, masses, diaphragmes qui distribuent les efforts horizontaux, contreventement 3D, comportement dynamique (modes, masse modale, spectre), torsion quand centre de masse et centre de rigidité ne coïncident pas, déplacements inter-étages, régularité en plan et en élévation. Ce n'est plus une somme d'éléments indépendants mais un SYSTÈME où tout interagit : les diaphragmes répartissent selon la rigidité du contreventement, qui influence les modes propres, lesquels gouvernent la réponse sismique, elle-même fonction des masses. On ne peut donc pas raisonner élément par élément : il faut comprendre le comportement GLOBAL, sachant que de nombreux choix de modélisation (masses, diaphragmes, rigidités, conditions aux limites) se répercutent sur l'ensemble. Cela exige une compétence accrue (dynamique des structures, génie parasismique), une modélisation soignée où chaque aspect doit être correct, et un regard critique renforcé : sur un tel modèle qu'on ne peut vérifier à la main, il faut contrôler les grandeurs globales (masses, périodes plausibles, masse modale, déplacements inter-étages, répartition du contreventement, cohérence de la déformée) et se demander en permanence si le bâtiment se comporte comme prévu — avec un enjeu de sécurité maximal, puisqu'il s'agit d'un ouvrage réel dont dépendent des vies. La bonne démarche consiste à construire par étapes (valider les principes sur un portique puis un étage avant de complexifier), à vérifier à chaque niveau, à ne jamais perdre le regard critique sur le comportement d'ensemble, et à s'appuyer sur les compétences et le règlement applicable, en particulier pour le sismique.
