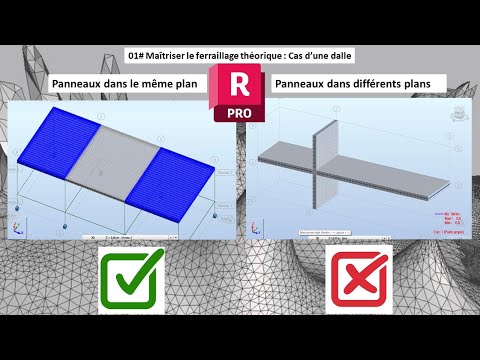

4.2Dalles & radiers béton : cartographies de ferraillage
Pour les éléments SURFACIQUES en béton (DALLES, VOILES, RADIERS), le dimensionnement produit des CARTOGRAPHIES de FERRAILLAGE. À partir du modèle surfacique maillé, le logiciel calcule les efforts (moments de flexion dans les deux directions, efforts) en chaque point de la surface, puis en déduit les SECTIONS D'ACIER nécessaires, représentées sous forme de CARTES colorées (isovaleurs) : on voit d'un coup d'œil où il faut plus ou moins d'armatures, dans chaque direction et sur chaque face (supérieure/inférieure). C'est un outil PUISSANT pour dimensionner le ferraillage des dalles (flexion dans deux sens, appuis, ouvertures) et des radiers (fondation surfacique). La cartographie donne le ferraillage THÉORIQUE requis, que l'ingénieur traduit ensuite en ferraillage RÉEL (nappes de barres, treillis, renforts locaux).
Points de vigilance spécifiques. (1) ⚠️ DÉPEND du MAILLAGE : les cartographies reposent sur le calcul éléments finis, donc sur la qualité du maillage (section 3-2). Un maillage grossier lisse les PICS (concentrations autour des appuis ponctuels, des angles d'ouvertures) et sous-estime le ferraillage local nécessaire. Il faut mailler assez fin dans ces zones et vérifier la convergence. (2) Interpréter les PICS avec discernement : les valeurs très localisées (pic de moment sur un appui ponctuel) peuvent être surestimées par le modèle (concept de concentration de contrainte) — à analyser avec jugement, parfois à moyenner sur une largeur raisonnable selon les règles. (3) Traduire en ferraillage CONSTRUCTIBLE : la carte donne une section d'acier continue variable ; en pratique, on choisit des nappes de barres (ou treillis) couvrant les besoins, avec des renforts locaux là où c'est nécessaire — un travail d'ingénieur. (4) ⚠️ NORME et dispositions : comme pour les poutres/poteaux, la norme béton (variable selon les pays) et les dispositions constructives (enrobage, ancrages, sections minimales, ferraillage minimal des dalles) s'appliquent. (5) VÉRIFIER : les ordres de grandeur du ferraillage, la cohérence des cartes (symétrie attendue, zones de moments cohérentes). Les cartographies sont un formidable outil visuel, mais leur exploitation demande de comprendre le maillage, les concentrations, et les règles du béton.
Vocabulaire de la section
- Cartographie de ferraillage
- Une carte colorée (isovaleurs) montrant les sections d'acier nécessaires en chaque point d'un élément surfacique (dalle, voile, radier), dans chaque direction et sur chaque face. Vue directe des zones plus ou moins ferraillées.
- Dalle / radier surfacique
- Éléments béton modélisés en surface : la dalle (plancher, flexion dans deux sens) et le radier (fondation surfacique). Leur ferraillage se dimensionne par cartographies à partir du modèle maillé.
- Dépendance au maillage (⚠️)
- Les cartographies reposent sur le calcul éléments finis : un maillage grossier lisse les PICS (appuis ponctuels, angles d'ouvertures) et sous-estime le ferraillage local. Mailler fin dans ces zones et vérifier la convergence.
- Interprétation des pics
- Les valeurs très localisées (pic de moment sur un appui ponctuel) peuvent être surestimées (concentration de contrainte). À analyser avec jugement, parfois à moyenner sur une largeur raisonnable selon les règles.
- Ferraillage constructible
- La cartographie donne une section d'acier continue variable (théorique) ; l'ingénieur la traduit en nappes de barres ou treillis avec des renforts locaux — un ferraillage réellement réalisable.
Comment exploiter correctement une cartographie de ferraillage de dalle ?
En pratique — Dimensionner dalles et radiers
- Assurez un MAILLAGE suffisamment fin, surtout autour des appuis ponctuels et des angles d'ouvertures, et vérifiez la convergence — les cartographies en dépendent.
- Lancez le calcul de ferraillage : le logiciel produit les CARTOGRAPHIES (sections d'acier par direction et par face) à partir des moments calculés.
- Interprétez les PICS avec discernement (concentrations de contrainte parfois surestimées, à moyenner selon les règles) et contrôlez les ordres de grandeur.
- ⚠️ Traduisez en ferraillage CONSTRUCTIBLE (nappes, treillis, renforts locaux) en respectant la norme et les dispositions constructives (enrobage, minima, ancrages).
Points clés à retenir
- Pour les éléments SURFACIQUES béton (dalles, voiles, radiers), le dimensionnement produit des CARTOGRAPHIES de ferraillage : cartes colorées (isovaleurs) montrant les sections d'acier requises en chaque point, par direction et par face. Un outil visuel PUISSANT.
- ⚠️ Les cartographies DÉPENDENT du MAILLAGE : un maillage grossier lisse les PICS (appuis ponctuels, angles d'ouvertures) et sous-estime le ferraillage local. Mailler fin dans ces zones et vérifier la CONVERGENCE.
- Interpréter les PICS avec DISCERNEMENT : les valeurs très localisées peuvent être surestimées (concentration de contrainte), à analyser avec jugement et parfois à moyenner selon les règles. Traduire la carte (section continue) en ferraillage CONSTRUCTIBLE (nappes, treillis, renforts).
- ⚠️ NORME béton (variable selon les pays) et DISPOSITIONS CONSTRUCTIVES (enrobage, ancrages, sections/ferraillage minimaux) s'appliquent. VÉRIFIER les ordres de grandeur et la cohérence des cartes (symétries, zones de moments). Un outil visuel remarquable, mais dont l'exploitation exige de comprendre maillage, concentrations et règles du béton.
Questions fréquentes
Comment exploiter correctement une cartographie de ferraillage de dalle ?
En s'assurant d'abord d'un MAILLAGE adapté (fin où les efforts se concentrent), en interprétant les PICS avec discernement, puis en traduisant la section d'acier théorique et variable de la carte en un ferraillage RÉEL et constructible (nappes de barres avec renforts locaux), le tout dans le respect de la norme et des dispositions constructives. Comprendre ce que montre la carte : (1) La cartographie donne, en chaque point de la dalle, la SECTION D'ACIER théorique nécessaire, dans chaque DIRECTION (deux directions de ferraillage) et sur chaque FACE (nappe supérieure sur appuis, nappe inférieure en travée, selon le signe des moments). (2) Les couleurs (isovaleurs) montrent où il faut plus ou moins d'acier : plus en travée (moment positif, face inférieure) et sur les appuis (moment négatif, face supérieure), avec des concentrations autour des appuis ponctuels et des ouvertures. (3) C'est une image continue et variable, pas encore un plan de ferraillage. Étape 1 — vérifier le MAILLAGE : (1) ⚠️ La carte repose sur le calcul éléments finis : un maillage grossier LISSE les pics et sous-estime le ferraillage local nécessaire (dangereux). (2) Maillez FIN dans les zones sensibles (appuis ponctuels, angles rentrants, bords d'ouvertures) et vérifiez la CONVERGENCE (raffiner ne change plus significativement le résultat). (3) Un ferraillage sous-estimé par maillage insuffisant est une erreur silencieuse. Étape 2 — interpréter les PICS : (1) Les valeurs très LOCALISÉES (pic de moment exactement sur un appui ponctuel, à un angle) peuvent être SURESTIMÉES par le modèle (concentration de contrainte théorique). (2) Selon les cas et les règles, on peut MOYENNER le moment sur une largeur raisonnable (une bande) plutôt que de dimensionner sur le pic exact ponctuel — mais avec JUGEMENT, sans sous-estimer un besoin réel. (3) C'est un point délicat qui demande de la compétence : ni sur-ferrailler sur un pic artificiel, ni sous-ferrailler un besoin réel. Étape 3 — traduire en ferraillage RÉEL : (1) La carte donne une section CONTINUE variable ; en pratique, on ferraille avec des NAPPES de barres (ou treillis soudés) d'espacement constant couvrant le besoin d'une zone. (2) On ajoute des RENFORTS LOCAUX (barres supplémentaires) là où la carte montre des besoins ponctuels (sur appuis, autour des ouvertures, en rives). (3) On respecte le ferraillage MINIMAL des dalles (la norme impose un minimum même où le calcul en demande peu). (4) On assure les dispositions constructives (enrobage, ancrages, recouvrements, espacements). (5) C'est un travail d'INGÉNIEUR : la carte informe, l'ingénieur conçoit le ferraillage réel et constructible. Les vérifications : (1) Ordres de grandeur : les sections d'acier sont-elles plausibles pour une dalle de cette portée et de ces charges ? (2) Cohérence des cartes : symétrie attendue (une dalle symétrique doit donner un ferraillage symétrique), zones de moments positifs/négatifs aux bons endroits. (3) Maillage/convergence validés. (4) Constructibilité : le ferraillage réel est-il réalisable ? En résumé : exploitez une cartographie de ferraillage de dalle en trois temps, encadrés par le contrôle et la norme. D'abord, garantissez un MAILLAGE adapté, car la carte découle du calcul éléments finis : un maillage grossier lisse les pics et sous-estime le ferraillage local, aussi faut-il mailler fin autour des appuis ponctuels, des angles rentrants et des bords d'ouvertures, et vérifier la convergence. Ensuite, interprétez les PICS avec discernement : les valeurs très localisées (moment exactement sur un appui ponctuel ou à un angle) peuvent être surestimées par concentration de contrainte, et l'on peut, selon les règles et avec jugement, les moyenner sur une bande raisonnable — sans jamais sous-estimer un besoin réel, l'équilibre entre les deux exigeant de la compétence. Enfin, traduisez la section d'acier théorique et continue de la carte en un ferraillage RÉEL et constructible : des nappes de barres (ou treillis) d'espacement constant couvrant chaque zone, complétées par des renforts locaux là où la carte l'indique (appuis, ouvertures, rives), dans le respect du ferraillage minimal des dalles et des dispositions constructives (enrobage, ancrages, recouvrements). C'est un travail d'ingénieur : la carte informe, mais c'est vous qui concevez le ferraillage. Vérifiez pour finir les ordres de grandeur (sections plausibles pour la portée et les charges), la cohérence des cartes (symétries attendues, moments positifs et négatifs aux bons endroits) et la constructibilité du résultat.
Pourquoi le maillage est-il particulièrement critique pour le ferraillage des dalles ?
Parce que le ferraillage d'une dalle se déduit directement des moments calculés sur le maillage, et que ces moments présentent de forts GRADIENTS aux endroits décisifs (appuis ponctuels, angles d'ouvertures) : un maillage trop grossier y lisse les valeurs et sous-estime le ferraillage nécessaire — une erreur silencieuse et potentiellement dangereuse. Le lien direct maillage → ferraillage : (1) Le module de ferraillage calcule les MOMENTS de flexion en chaque point de la dalle (via les éléments finis) puis en déduit la SECTION D'ACIER requise. (2) Si les moments sont faux (à cause du maillage), le ferraillage l'est aussi. (3) La qualité du ferraillage est donc DIRECTEMENT liée à la qualité du maillage — plus encore que pour d'autres résultats, car on dimensionne sur ces valeurs. Pourquoi les dalles ont de forts gradients : (1) Appuis PONCTUELS : une dalle portée par des poteaux (plancher-dalle) concentre de forts moments juste au-dessus des poteaux — le moment y varie très vite. Un maillage grossier « moyenne » et sous-estime ce pic, donc sous-ferraille sur appui : DANGEREUX. (2) Angles d'OUVERTURES (trémies, escaliers) : concentrations de contraintes aux angles rentrants. (3) Bords et rives : variations rapides. (4) Partout où la géométrie ou les appuis créent des gradients élevés, le maillage doit être fin pour les capter. La conséquence d'un maillage insuffisant : (1) Sous-estimation LOCALE du ferraillage : le pic de moment n'est pas capté, la section d'acier calculée est trop faible là où il en faudrait le plus. (2) Erreur SILENCIEUSE : la cartographie s'affiche normalement, avec des valeurs d'apparence correcte mais fausses localement. Rien ne signale le problème. (3) Enjeu de SÉCURITÉ : un ferraillage insuffisant sur appui peut conduire à des désordres (fissuration, poinçonnement) voire à la ruine. Comment bien mailler pour le ferraillage : (1) RAFFINER autour des zones critiques : appuis ponctuels (poteaux sous dalle), angles d'ouvertures, points singuliers. (2) Vérifier la CONVERGENCE : calculer avec un maillage, puis plus fin, et comparer les moments et le ferraillage aux points sensibles. S'ils sont stables, le maillage suffit ; sinon, affiner. (3) Attention au POINÇONNEMENT autour des appuis ponctuels : un phénomène spécifique (la dalle peut être « percée » par le poteau) à vérifier séparément selon la norme, en plus de la flexion. (4) Interpréter les pics avec discernement (concentration de contrainte), sans sous-estimer. (5) Garder un maillage GROSSIER dans les zones régulières (économie). Les bonnes pratiques : (1) Mailler fin où ça compte, grossier ailleurs. (2) Vérifier la convergence sur le ferraillage, pas seulement sur les déplacements. (3) Contrôler les ordres de grandeur et la cohérence des cartes. (4) Traiter les phénomènes locaux spécifiques (poinçonnement). En résumé : le maillage est particulièrement critique pour le ferraillage des dalles parce que celui-ci se déduit DIRECTEMENT des moments calculés sur le maillage — si les moments sont faux, le ferraillage l'est aussi — et parce que les dalles présentent de forts GRADIENTS de moment aux endroits décisifs : au-dessus des appuis PONCTUELS (plancher-dalle sur poteaux), où le moment varie très vite, et aux angles des OUVERTURES. Un maillage trop grossier y « moyenne » et LISSE les pics, sous-estimant le ferraillage là où il en faudrait le plus, typiquement sur appui — une erreur d'autant plus dangereuse qu'elle est SILENCIEUSE : la cartographie s'affiche normalement, avec des valeurs d'apparence correcte mais localement fausses, sans aucune alarme, alors qu'un ferraillage insuffisant sur appui peut provoquer fissuration, poinçonnement, voire ruine. Il faut donc RAFFINER le maillage autour des zones critiques (appuis ponctuels, angles d'ouvertures, points singuliers), VÉRIFIER la convergence en contrôlant que moments et ferraillage se stabilisent aux points sensibles quand on affine, et traiter séparément les phénomènes locaux spécifiques comme le POINÇONNEMENT autour des poteaux (la dalle pouvant être « percée »), tout en interprétant les pics avec discernement pour ne pas les surestimer artificiellement ni les sous-estimer. On garde en revanche un maillage grossier dans les zones régulières par économie. La règle : mailler fin où ça compte, vérifier la convergence sur le ferraillage lui-même (et pas seulement sur les déplacements), et contrôler ordres de grandeur et cohérence des cartes.
