Parce qu'un assemblage transmet les efforts d'une barre à l'autre : s'il est plus faible que les barres qu'il relie, c'est LUI qui rompt en premier, rendant inutile la résistance des barres — la charpente n'est donc jamais plus sûre que ses assemblages, souvent plus difficiles à concevoir qu'on ne le croit. Le rôle des assemblages : (1) Une charpente est un ASSEMBLAGE de barres : les efforts doivent PASSER d'un élément à l'autre à travers les liaisons (assemblages). (2) L'assemblage est le point de TRANSFERT des efforts : il concentre des sollicitations parfois élevées sur une petite zone (boulons, soudures, platine). (3) Si l'assemblage ne peut pas transmettre l'effort, il devient le MAILLON FAIBLE : la ruine se produit à l'assemblage, quelle que soit la résistance des barres. Pourquoi c'est critique : (1) La chaîne casse à son maillon le plus faible : une barre surdimensionnée reliée par un assemblage insuffisant ne sert à rien — c'est l'assemblage qui lâche. (2) Efforts CONCENTRÉS : les assemblages subissent des efforts localisés et complexes (traction, cisaillement, flexion combinés sur les boulons et soudures), plus délicats à calculer que la résistance d'une barre. (3) Modes de ruine MULTIPLES : un assemblage peut rompre de plusieurs façons (rupture des boulons, des soudures, déchirure de la platine, poinçonnement, glissement) — chacune à vérifier. (4) Ruine souvent FRAGILE : certaines ruines d'assemblage sont brutales, sans avertissement — dangereux. (5) Historiquement, de nombreux désordres de charpente proviennent des assemblages, pas des barres. La cohérence avec le modèle (point crucial) : (1) ⚠️ Le modèle de calcul suppose un COMPORTEMENT de liaison (articulée ou rigide, via les relâchements). L'assemblage RÉEL doit correspondre : un assemblage articulé si le modèle est articulé, rigide si le modèle est rigide. (2) Décalage = erreur grave : si le modèle suppose une articulation mais que l'assemblage réel est rigide (ou l'inverse), les efforts réels diffèrent de ceux calculés. Un assemblage articulé soumis à un moment non prévu peut rompre ; un nœud supposé rigide mais réellement articulé change tout le fonctionnement. (3) C'est une source classique d'erreurs entre le calcul et la réalisation. Ce que le module fait / ne fait pas : (1) Il fait : vérifier les composants (boulons, soudures, platine, ancrages) sous les efforts transmis, selon la norme. (2) Il ne fait pas : concevoir l'assemblage à votre place (choix du type, de la configuration), garantir la cohérence avec le modèle, assurer la constructibilité, ni assumer la responsabilité. (3) L'ingénieur CONÇOIT, le module VÉRIFIE. Les bonnes pratiques : (1) Concevoir les assemblages COHÉRENTS avec le modèle (articulé/rigide). (2) Les DIMENSIONNER soigneusement (ne pas les négliger). (3) Vérifier tous les modes de ruine. (4) Assurer la CONSTRUCTIBILITÉ (peut-on réaliser cet assemblage ?). (5) Rester critique. En résumé : les assemblages sont aussi critiques que les barres parce qu'ils sont les points de TRANSFERT des efforts d'une barre à l'autre : la charpente étant une chaîne, elle casse à son maillon le plus faible, et une barre surdimensionnée reliée par un assemblage insuffisant ne sert à rien puisque c'est l'assemblage qui lâche. Or les assemblages concentrent des sollicitations élevées et complexes (traction, cisaillement, flexion combinés sur boulons et soudures) plus délicates à calculer que la résistance d'une barre, présentent de MULTIPLES modes de ruine (rupture des boulons ou des soudures, déchirure ou poinçonnement de la platine, glissement) qu'il faut tous vérifier, et peuvent rompre de façon FRAGILE et brutale — d'où de nombreux désordres historiques venus des assemblages plutôt que des barres. Un point est particulièrement crucial : la COHÉRENCE avec le modèle. Le calcul suppose un comportement de liaison (articulé ou rigide, via les relâchements), et l'assemblage réel doit y correspondre exactement ; un décalage — assemblage réel rigide là où le modèle suppose une articulation, ou l'inverse — fait diverger les efforts réels des efforts calculés, un assemblage articulé encaissant un moment imprévu pouvant rompre. C'est une erreur classique entre calcul et réalisation. Le module de Robot vérifie les composants selon la norme, mais ne conçoit pas l'assemblage à votre place, ne garantit ni la cohérence avec le modèle ni la constructibilité, et n'assume aucune responsabilité : l'ingénieur conçoit, le module vérifie. Concevez donc des assemblages cohérents avec le modèle, dimensionnez-les avec soin sans jamais les négliger, vérifiez tous leurs modes de ruine, assurez-vous qu'ils sont réellement réalisables, et gardez un regard critique — car une charpente n'est jamais plus sûre que ses assemblages.

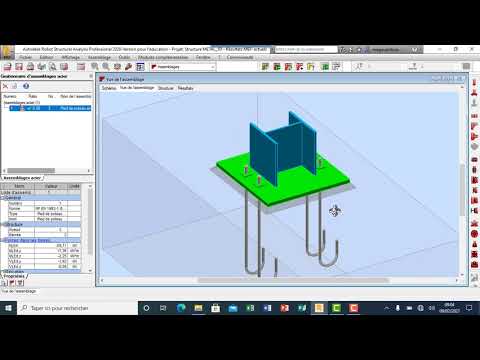

Le pied de poteau relie deux MATÉRIAUX et deux mondes — l'acier (le poteau et sa platine) et le béton (la fondation) — ce qui impose de vérifier à la fois les composants métalliques, les tiges d'ancrage ET le béton de la fondation, tout en s'assurant que sa modélisation (encastré ou articulé) correspond à sa conception réelle. La nature du pied de poteau : (1) C'est l'assemblage qui transmet les efforts du POTEAU acier à la FONDATION béton. (2) Il comprend typiquement : une PLATINE soudée au bas du poteau, des TIGES D'ANCRAGE (scellées dans le béton) qui fixent la platine à la fondation, et le BÉTON de la fondation qui reçoit les efforts. (3) C'est donc un assemblage MIXTE acier-béton, à l'interface de deux matériaux. Ce qu'il faut vérifier (plusieurs composants) : (1) La PLATINE : épaisseur suffisante pour répartir les efforts sans se plier excessivement. (2) Les SOUDURES poteau-platine. (3) Les TIGES D'ANCRAGE : résistance à la traction (soulèvement), et leur ANCRAGE dans le béton (longueur, scellement) — les tiges doivent « tenir » dans le béton. (4) Le BÉTON sous la platine : il reçoit la COMPRESSION du poteau ; il faut vérifier qu'il ne soit pas écrasé (pression de contact admissible), souvent via un mortier de calage. (5) Le CISAILLEMENT (efforts horizontaux) : repris par les tiges, des dispositifs spécifiques (bêche), ou le frottement. Ce qui le rend particulier : (1) DEUX matériaux : il faut maîtriser à la fois les vérifications acier (platine, soudures, tiges) ET béton (compression, ancrage) — plus complexe qu'un assemblage tout-acier. (2) Interface avec la FONDATION : le pied de poteau et la fondation sont liés ; le dimensionnement de l'un influence l'autre (une fondation doit reprendre ce que le pied lui transmet). (3) Modélisation à cohérer : ⚠️ un pied de poteau peut être conçu ENCASTRÉ (transmet un moment, tiges d'ancrage résistantes, platine épaisse) ou ARTICULÉ (transmet peu de moment). Sa MODÉLISATION dans le calcul (l'appui du poteau : encastrement ou rotule, niveau 1) doit correspondre à sa conception réelle. Un pied modélisé encastré doit être RÉELLEMENT capable de reprendre le moment (et la fondation aussi) ; sinon le calcul est faux. (4) Conséquences en cascade : le choix encastré/articulé affecte le comportement du poteau, de la structure, et le dimensionnement de la fondation. Les bonnes pratiques : (1) Vérifier TOUS les composants (platine, soudures, tiges, ancrage, béton). (2) Assurer la COHÉRENCE entre la modélisation de l'appui (encastré/articulé) et la conception réelle du pied ET de la fondation. (3) Coordonner avec le dimensionnement de la FONDATION (elle reprend les efforts du pied). (4) Respecter la norme (acier ET béton, variables selon les pays) et les dispositions constructives (ancrages). (5) Vérifier la constructibilité (mise en œuvre, réglage, scellement). En résumé : le calcul d'un pied de poteau est particulier parce qu'il se situe à l'INTERFACE de deux matériaux et de deux mondes — l'acier (poteau, platine, soudures, tiges) et le béton (la fondation) — et transmet les efforts du poteau à la fondation. Il faut donc vérifier une CHAÎNE complète de composants : la platine (épaisseur suffisante pour répartir les efforts), les soudures poteau-platine, les tiges d'ancrage (résistance à la traction de soulèvement et surtout ancrage dans le béton), le béton sous la platine (compression de contact, sans écrasement, souvent via un mortier de calage) et la reprise du cisaillement horizontal — une variété de vérifications, mêlant acier et béton, plus complexe qu'un assemblage tout-acier. S'y ajoute l'interface avec la FONDATION, dont le dimensionnement est lié à celui du pied (la fondation doit reprendre ce que le pied lui transmet). Mais le point le plus délicat est la COHÉRENCE de modélisation : un pied peut être conçu ENCASTRÉ (platine épaisse, tiges résistantes, transmettant un moment) ou ARTICULÉ (transmettant peu de moment), et la façon dont l'appui du poteau a été modélisé dans le calcul (encastrement ou rotule) doit correspondre exactement à cette conception réelle — un pied modélisé encastré devant être physiquement capable de reprendre le moment, la fondation aussi, faute de quoi le calcul est faux. Ce choix se répercute en cascade sur le comportement du poteau, de la structure et de la fondation. Vérifiez donc tous les composants, assurez la cohérence entre modélisation et conception réelle du pied et de la fondation, coordonnez avec le dimensionnement de la fondation, respectez les normes acier et béton applicables (variables selon les pays) et leurs dispositions d'ancrage, et contrôlez la constructibilité (scellement, réglage, mise en œuvre).
