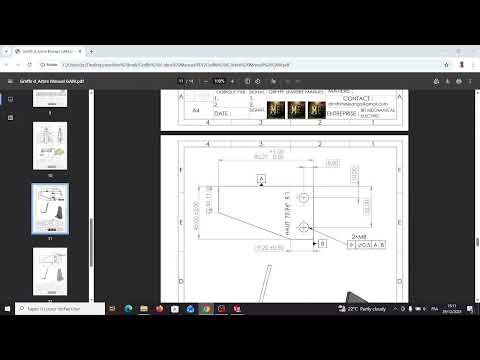

Parce que le pliage déforme la matière : lors du pli, la face extérieure du coude s'allonge (elle est étirée) et la face intérieure se comprime, si bien que la longueur réelle à plat est différente de ce que donnerait un calcul naïf — et se tromper là-dessus produit des pièces aux mauvaises dimensions après pliage. Détaillons le phénomène. Imaginez plier une tôle à 90°. Si vous mesurez naïvement « longueur de la première face + longueur de la seconde face », vous surestimez : au niveau du pli, la matière ne fait pas un angle vif mais suit un rayon, et surtout elle se déforme. Il existe, dans l'épaisseur de la tôle, une fibre neutre — une couche qui ne s'allonge ni ne se comprime — dont la position dépend du matériau, de l'épaisseur et du rayon de pli. C'est la longueur de cette fibre neutre le long du pli qui détermine le développé réel. Pour modéliser cela, on utilise des paramètres : le facteur K (qui situe la fibre neutre dans l'épaisseur, typiquement autour de 0,3-0,5 selon les cas), ou des tables de pliage (des données mesurées donnant l'allongement — « déduction au pli » ou « allongement » — pour chaque combinaison épaisseur/rayon/angle/matière). SolidWorks applique ces paramètres pour calculer automatiquement le développé correct. Conséquence pratique CRUCIALE : ces paramètres doivent correspondre à VOTRE réalité de fabrication. Le facteur K ou la table de pliage dépendent de la machine (la plieuse), de l'outillage, du matériau (acier, alu, inox se comportent différemment), du rayon de pli obtenu. Si vous utilisez des valeurs par défaut génériques alors que votre atelier plie différemment, le développé calculé sera faux — et la pièce découpée à ce développé, une fois pliée, n'aura pas les bonnes cotes finales (trop grande ou trop petite de quelques millimètres, ce qui peut être rédhibitoire). C'est pourquoi les entreprises sérieuses calibrent leurs tables de pliage à partir d'essais réels sur leur propre matériel, et les intègrent dans SolidWorks. Pour vous : comprenez que le développé n'est pas de la magie mais un calcul physique paramétré, et que la justesse du résultat dépend de la justesse des paramètres. En apprentissage, les valeurs par défaut suffisent pour comprendre le principe ; en production réelle, il faut les paramètres de votre atelier. C'est un bel exemple de la nécessité de connaître le procédé de fabrication derrière l'outil CAO : la tôlerie automatise le calcul, mais ce calcul n'est bon que si on l'alimente avec la réalité du pliage.

Les deux approches existent, et le choix dépend de la situation — mais dans bien des cas, la conversion est possible, à condition que la pièce respecte les contraintes de la tôlerie (épaisseur constante, faces pliables). Voyons les scénarios. (1) Concevoir directement en tôlerie (le cas idéal) : si vous savez dès le départ que votre pièce est en tôle pliée, commencez dans l'environnement tôlerie (tôle de base + plis). C'est la voie la plus propre : la pièce est nativement « tôlerie », avec tous ses paramètres (épaisseur, rayons, développé) gérés correctement, et le déplié est garanti juste. (2) Convertir un solide en tôlerie : si vous avez modélisé une pièce en solide classique et réalisez qu'elle devrait être de la tôlerie (ou si vous recevez un modèle importé qui est en fait de la tôle), SolidWorks propose des outils de conversion. L'outil « Insérer des plis » ou « Convertir en tôlerie » analyse la pièce et tente de la reconnaître comme une tôle : il identifie l'épaisseur, les faces, les arêtes de pliage, et génère les paramètres de tôlerie et le déplié. Condition sine qua non : la pièce doit AVOIR les caractéristiques d'une tôle — une épaisseur constante partout (une tôle a une épaisseur uniforme ; une pièce qui varie d'épaisseur ne peut pas être de la tôlerie) et des plis réalisables (rayons cohérents). Si ces conditions sont réunies, la conversion fonctionne bien ; sinon, elle échoue ou donne un résultat incorrect. (3) Convertir de la géométrie importée : un modèle STEP/IGES d'une pièce de tôle (reçu d'un fournisseur ou d'une autre CAO) arrive comme un solide « muet » sans intelligence tôlerie. Les outils de conversion permettent souvent de lui redonner le comportement tôlerie (retrouver plis et déplié) — précieux quand vous devez fabriquer une pièce dont vous n'avez que le modèle importé. Points de vigilance : après conversion, VÉRIFIEZ le déplié (les paramètres reconnus automatiquement — rayons, facteur K — ne sont pas toujours ceux de votre fabrication réelle ; ajustez-les) et l'ordre/l'existence des allègements aux plis. Recommandation générale : quand c'est possible, concevez nativement en tôlerie dès que vous savez que la pièce en est — c'est plus fiable et vous gardez le contrôle des paramètres. Réservez la conversion aux cas où vous héritez d'un solide ou d'un import. Et rappelez-vous que passer en tôlerie n'est pertinent que si la pièce est RÉELLEMENT fabriquée en tôle pliée : appliquer la tôlerie à une pièce qui sera usinée ou moulée n'a aucun sens. L'outil doit refléter le procédé réel de fabrication.
