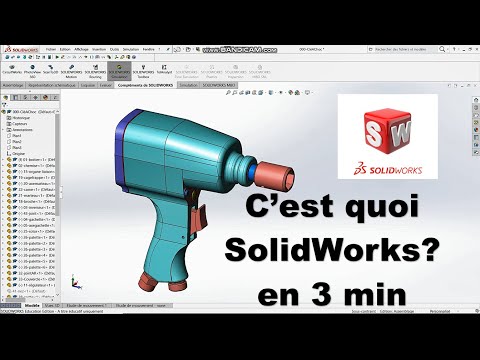

0.1Qu'est-ce que SolidWorks et à quoi ça sert ?
SolidWorks (édité par Dassault Systèmes) est l'un des logiciels de CAO 3D paramétrique les plus répandus dans l'industrie mécanique. « CAO » signifie conception assistée par ordinateur ; « 3D paramétrique » désigne l'idée centrale à comprendre avant tout le reste : vous ne dessinez pas des traits, vous modélisez des objets réels (une pièce, un carter, un arbre) définis par des paramètres (dimensions, contraintes, relations) que vous pouvez modifier à tout moment — le modèle se recalcule alors automatiquement. C'est la différence de nature avec un logiciel de dessin 2D (DAO) : en DAO, une cote est une annotation posée à côté d'un trait ; en CAO paramétrique, la cote pilote la géométrie — changez « 40 mm » en « 55 mm » et la pièce grandit vraiment, en 3D, partout où cette dimension intervient.
SolidWorks s'organise autour de trois types de documents, qui sont aussi les trois grandes étapes du travail. La pièce (.SLDPRT) : un composant unique, construit fonction après fonction (une extrusion, un perçage, un congé…). L'assemblage (.SLDASM) : plusieurs pièces positionnées les unes par rapport aux autres par des contraintes (coïncidence, concentricité…) pour former un mécanisme ou un produit complet. La mise en plan (.SLDDRW) : le document 2D normalisé (vues, coupes, cotes, nomenclature) destiné à la fabrication ou à l'archivage. Ces trois documents sont associatifs : ils dérivent du même modèle et restent synchronisés — modifiez la pièce, l'assemblage et la mise en plan se mettent à jour. Cette chaîne pièce → assemblage → mise en plan structure tout ce guide et tout projet SolidWorks : on modélise les composants, on les assemble, on documente. Comprendre cette logique dès maintenant vous évitera l'erreur du débutant qui cherche à « dessiner » son plan directement, au lieu de le laisser découler d'un modèle 3D bien construit.
Vocabulaire de la section
- CAO 3D paramétrique
- Conception assistée par ordinateur où l'on modélise des objets réels définis par des paramètres (dimensions, contraintes) modifiables ; le modèle se recalcule automatiquement.
- Pièce (.SLDPRT)
- Document d'un composant unique, construit par une succession de fonctions (extrusion, perçage, congé…) enregistrées dans l'arbre de création.
- Assemblage (.SLDASM)
- Document regroupant plusieurs pièces positionnées par des contraintes pour former un mécanisme ou un produit ; il référence les fichiers pièces, ne les contient pas.
- Mise en plan (.SLDDRW)
- Document 2D normalisé (vues, coupes, cotes, nomenclature) dérivé du modèle 3D, destiné à la fabrication.
- Associativité
- Lien vivant entre pièce, assemblage et mise en plan : une modification du modèle se propage automatiquement à tous les documents qui en dérivent.
Qu'est-ce qui distingue fondamentalement SolidWorks (CAO) d'un logiciel de DAO 2D comme AutoCAD ?
En pratique — Situer SolidWorks et sa logique de travail
- Ouvrez SolidWorks et créez successivement un nouveau document de chaque type (Pièce, Assemblage, Mise en plan) pour voir leurs environnements distincts.
- Sur une pièce d'exemple fournie, changez une cote et observez le modèle 3D se recalculer : c'est le paramétrique en action.
- Repérez, dans une pièce, l'arbre de création (FeatureManager) : chaque ligne est une fonction, dans l'ordre où elle a été créée.
- Notez mentalement la chaîne pièce → assemblage → mise en plan : identifiez à quelle étape correspond votre besoin réel (concevoir un composant ? assembler ? documenter ?).
Points clés à retenir
- SolidWorks est un logiciel de CAO 3D PARAMÉTRIQUE : on modélise des objets réels pilotés par des paramètres, pas des lignes comme en DAO 2D.
- Une cote PILOTE la géométrie : la modifier change réellement la pièce en 3D — le modèle se recalcule automatiquement.
- Trois documents / trois étapes : PIÈCE (.SLDPRT) → ASSEMBLAGE (.SLDASM) → MISE EN PLAN (.SLDDRW).
- Ces documents sont ASSOCIATIFS : une modification du modèle se propage automatiquement à l'assemblage et à la mise en plan.
Questions fréquentes
Quelle différence concrète entre SolidWorks (CAO) et AutoCAD (DAO) ?
La différence est de nature, pas de degré, et la comprendre oriente toute votre manière de travailler. AutoCAD est historiquement un outil de dessin (DAO) : vous tracez des entités géométriques — lignes, arcs, cercles — dans un espace, en 2D principalement (AutoCAD fait aussi de la 3D, mais sa logique reste le dessin). Une cote y est une annotation : elle mesure et affiche une distance, mais si vous déplacez le trait, la cote ne « commande » rien — c'est vous qui devez tout maintenir cohérent à la main. SolidWorks est un outil de conception (CAO) : vous modélisez des objets tridimensionnels porteurs de sens (cette extrusion est un bossage, ce trou est un perçage taraudé M8), définis par des paramètres. La cote y est pilotante : « 40 mm » n'est pas une observation, c'est une instruction ; la changer modifie la géométrie réelle. Conséquences pratiques majeures : (1) en SolidWorks, la 3D est première et les plans 2D en découlent automatiquement (et se mettent à jour tout seuls) — l'inverse d'AutoCAD où l'on dessine chaque vue séparément ; (2) SolidWorks « comprend » ce que sont vos objets (il sait calculer une masse, détecter une collision entre deux pièces, générer une nomenclature) parce qu'ils portent des informations — un dessin AutoCAD, lui, n'est qu'un ensemble de traits sans « conscience » de représenter un mécanisme. Cela ne fait pas d'AutoCAD un mauvais outil : pour du dessin 2D pur (schémas, plans d'implantation, croquis), il reste excellent et souvent plus rapide. Mais pour concevoir un produit mécanique en 3D, le vérifier, le faire évoluer et le documenter, la CAO paramétrique change de catégorie. Le piège du débutant venu de la DAO est de vouloir « dessiner » dans SolidWorks comme dans AutoCAD (tracer des vues à plat) : il faut au contraire penser volume et intention — modéliser l'objet, laisser les plans venir ensuite.
Quelles versions et alternatives existe-t-il, et laquelle apprendre ?
SolidWorks se décline en plusieurs éditions, mais rassurez-vous : les fondamentaux que vous apprenez ici sont communs à toutes, et transférables même vers les logiciels concurrents. Les éditions principales : Standard (modélisation pièces/assemblages/mises en plan — le socle), Professional (ajoute des outils comme la gestion de données PDM Standard, la reconnaissance de coûts, des bibliothèques), et Premium (ajoute la simulation, le routing tuyauterie/câblage, l'analyse de tolérances). Dassault propose aussi une version cloud (la gamme 3DEXPERIENCE) qui intègre SolidWorks dans une plateforme collaborative en ligne — même moteur de modélisation, environnement différent. Pour apprendre : la version étudiante (SolidWorks for Students / Maker, souvent à coût réduit ou via un établissement) est parfaite — elle contient l'essentiel des fonctions, avec seulement une mention « usage éducatif » sur les fichiers, sans limite pédagogique. Quelle version apprendre ? Peu importe : commencez avec ce à quoi vous avez accès, car 90 % du temps se passe dans les fonctions du socle (esquisse, modélisation, assemblage, mise en plan) identiques partout ; les modules spécialisés (niveaux 4 et 5 de ce guide) s'apprennent ensuite, quand le besoin se présente. Concernant les alternatives — Autodesk Inventor, PTC Creo, Siemens Solid Edge, CATIA (aussi Dassault, pour l'aéronautique/automobile), Fusion 360, ou les gratuits FreeCAD et Onshape — la bonne nouvelle est que la logique paramétrique est universelle : esquisse contrainte, fonctions volumiques, arbre de construction, assemblage par contraintes, mises en plan associatives se retrouvent partout, avec un vocabulaire et une ergonomie qui varient. Maîtriser SolidWorks vous rend donc opérationnel sur n'importe quel modeleur 3D moyennant quelques semaines d'adaptation. L'investissement d'apprentissage porte d'abord sur la méthode de conception (comment penser une pièce en fonctions, comment structurer un assemblage) — et cette compétence-là ne dépend d'aucune version ni d'aucun éditeur.
