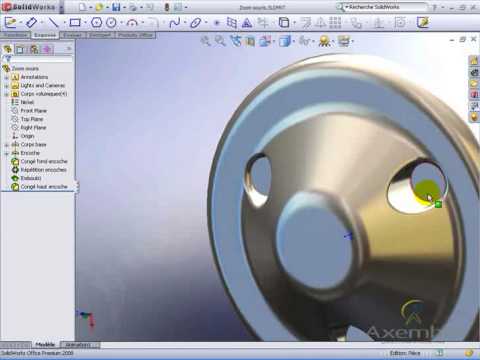

Ces désorientations sont classiques chez le débutant et viennent presque toujours de l'un de ces trois mécanismes — tous faciles à corriger une fois compris. (1) Le centre de rotation. Par défaut, SolidWorks fait pivoter la vue autour d'un point (souvent le centre du modèle ou le point sous le curseur). Si vous avez fortement zoomé sur un détail, la rotation tourne autour d'un point éloigné et la pièce semble « s'enfuir ». Solutions : appuyez sur F (zoom au mieux) pour tout recadrer, puis reprenez ; ou survolez précisément la zone qui vous intéresse avant de tourner (SolidWorks utilise souvent le point sous le curseur comme pivot) ; on peut aussi définir un centre de rotation en cliquant sur un point du modèle. (2) La perte de repère d'orientation. En manipulation libre, on finit par ne plus savoir où est le « haut ». Le remède est immédiat : revenez à une vue standard (barre d'espace → Isométrique, ou cliquez sur le coin du cube de visualisation) — vous retrouvez instantanément une orientation connue. Prenez l'habitude, dès que vous êtes perdu, de « rentrer à la maison » par une vue iso. (3) La pièce hors champ. Si l'écran devient vide, vous avez sans doute zoomé à l'intérieur de la pièce ou déplacé la vue trop loin : F (zoom au mieux) résout 90 % des cas en un instant. Deux réglages peuvent aider durablement : dans les options d'affichage, certains préfèrent activer/désactiver le comportement de zoom « centré au curseur » selon leur habitude ; et si vous avez une souris ou un pavé sans molette confortable, sachez qu'un périphérique 3D dédié (type SpaceMouse) transforme la navigation (une main navigue, l'autre modélise) — appréciable si vous passez des heures dans SolidWorks, mais nullement indispensable pour apprendre. Retenez surtout le réflexe anti-panique : perdu ? → vue isométrique + touche F, et vous repartez sur des bases claires.

La règle est simple et importante : travaillez en orthographique, présentez en perspective — et confondre les deux peut fausser votre perception des pièces. En projection orthographique (le mode par défaut de conception), les arêtes parallèles restent parallèles à l'écran et les dimensions ne sont pas déformées par la distance : un trou reste rond, une face carrée reste carrée quelle que soit sa position. C'est indispensable pour concevoir et coter avec justesse : vous voyez la géométrie « telle qu'elle est », sans illusion. C'est aussi la projection des mises en plan normalisées (les vues techniques sont toujours orthographiques). En projection perspective, SolidWorks simule la vision humaine et l'appareil photo : les arêtes fuient vers des points de fuite, les éléments lointains rapetissent — le rendu est réaliste et agréable, idéal pour présenter un produit, faire une capture d'écran de communication, ou juger de l'allure générale d'un design. Mais ce réalisme est un piège en conception : en perspective, une face vue de biais paraît déformée, deux longueurs égales semblent différentes, et l'œil peut mal juger un alignement ou une symétrie. Le danger concret : croire qu'une pièce est « de travers » ou mal proportionnée alors que ce n'est qu'un effet de perspective — ou l'inverse, ne pas voir un vrai défaut masqué par la fuite. D'où la discipline : gardez l'orthographique pour tout le travail de modélisation et de vérification géométrique (c'est d'ailleurs souvent le réglage par défaut, à conserver) ; basculez en perspective ponctuellement, quand vous voulez apprécier l'esthétique ou produire une image de présentation, puis revenez. Vous trouverez le réglage dans le menu Affichage → Affichage en perspective (ou via les options). Un cas particulier utile : pour un rendu photoréaliste (niveau 4), la perspective (avec réglage de la focale de la « caméra ») devient au contraire essentielle pour un résultat crédible — mais c'est un contexte de présentation, pas de conception.
