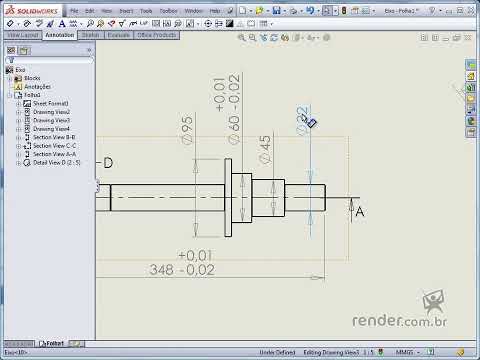

C'est une confusion fréquente et importante : le modèle 3D est nominal et parfait, mais aucune pièce réelle ne sera fabriquée exactement à ces dimensions — les tolérances définissent l'écart acceptable, et les omettre revient à ne pas spécifier ce que vous voulez vraiment. Expliquons. Votre modèle indique « 40,00 mm » : c'est la dimension idéale. Mais tout procédé de fabrication (usinage, moulage, impression 3D…) a une dispersion : la pièce sortira à 39,98 ou 40,03 selon les aléas de la machine, de l'outil, de la matière. La question cruciale est : quel écart est acceptable ? Pour certaines cotes, ±0,5 mm est sans conséquence (l'épaisseur d'un capot esthétique) ; pour d'autres, ±0,01 mm est vital (le diamètre d'un axe qui doit coulisser dans un palier avec un jeu précis). C'est cela que la tolérance spécifie : « 40 ±0,1 » dit « fabriquez entre 39,9 et 40,1, c'est bon ». Sans tolérance indiquée, deux problèmes : (1) l'atelier ne sait pas quel niveau de précision viser — soit il vise trop juste (coûteux, lent, inutile) là où ce n'était pas nécessaire, soit pas assez là où c'était critique, et la pièce ne fonctionne pas ; (2) le contrôle qualité ne sait pas sur quelle base accepter ou refuser une pièce. C'est pourquoi tout plan professionnel porte des tolérances : soit spécifiques sur les cotes fonctionnelles importantes, soit générales (un « tolérancement général » au cartouche du type « cotes sans indication : ±0,2 » couvre toutes les cotes courantes, et on ne détaille que les cotes critiques). Le concept se raffine avec les ajustements (H7/g6 et autres) : pour une liaison arbre-alésage, on ne tolère pas l'arbre et le trou indépendamment « au hasard » — on choisit une combinaison normalisée qui garantit le comportement voulu (jeu pour un coulissement, serrage pour un emmanchement fixe, incertain entre les deux). Le système ISO d'ajustements code cela de façon compacte et universelle. Et le tolérancement géométrique (GD&T) va plus loin : au-delà des dimensions, il spécifie la forme et la position (une face doit être plane à 0,05 près, un axe perpendiculaire à 0,1, deux alésages coaxiaux) — car une pièce peut avoir toutes ses cotes justes et pourtant ne pas fonctionner si elle est voilée ou de travers. La leçon de fond : concevoir, ce n'est pas seulement définir des dimensions idéales, c'est spécifier le domaine de conformité qui garantit la fonction au moindre coût. Les tolérances sont le langage de cette spécification — un savoir d'ingénierie que SolidWorks vous aide à porter sur le plan, mais qui relève de votre compréhension du besoin fonctionnel.

La nomenclature (Bill of Materials) est bien plus qu'un tableau : c'est le pont entre la conception et tout le reste de l'entreprise (achats, fabrication, montage, coût, maintenance), et sa génération automatique et associative en SolidWorks est l'un des grands bénéfices du travail 3D structuré. Fonctionnement : la BOM se génère à partir de la structure de votre assemblage — SolidWorks parcourt l'arbre et liste chaque composant avec ses propriétés (repère, désignation, quantité, matière, masse, référence fournisseur… selon les colonnes que vous choisissez). Points clés de son fonctionnement. (1) Associativité : la BOM est liée au modèle. Ajoutez une vis, changez une quantité, modifiez une désignation → la nomenclature se met à jour automatiquement. Fini les listes de composants recomptées à la main (source d'erreurs majeures : la pièce oubliée, la quantité fausse). (2) Structure : la BOM peut être « à plat » (tous les composants au même niveau) ou « structurée/indentée » (respectant la hiérarchie des sous-ensembles — cf. section 2-2). La version structurée reflète le montage réel et sépare les sous-ensembles ; c'est souvent ce que veulent la fabrication et les achats. (3) Propriétés personnalisées : la richesse de la BOM dépend des informations que vous avez saisies dans les pièces (propriétés personnalisées : désignation, matière, référence, fournisseur…). Une pièce bien renseignée alimente une BOM complète automatiquement ; d'où l'importance de remplir ces propriétés dès la modélisation. (4) Repères et bulles : chaque ligne de la BOM porte un numéro de repère, et les bulles (ballons) placées sur les vues relient visuellement chaque composant à sa ligne — le monteur voit « le composant 5 » sur l'éclaté et le retrouve dans la liste. Pourquoi c'est si important : (1) les achats commandent d'après la BOM (quoi, combien, quelle référence) ; (2) la fabrication et le montage travaillent d'après elle (liste des pièces à produire ou approvisionner, ordre de montage avec l'éclaté) ; (3) le coût se calcule dessus (le chiffrage part de la nomenclature) ; (4) la maintenance et les pièces de rechange s'y réfèrent (identifier une pièce à remplacer via son repère) ; (5) la gestion de données / ERP (niveau 5) s'appuie sur les nomenclatures pour piloter la production. Une BOM fausse ou incohérente se paie donc tout au long de la chaîne : commande erronée, pièce manquante au montage, coût mal évalué. C'est pourquoi la BOM associative de SolidWorks — juste par construction, mise à jour automatiquement — est un atout considérable par rapport à une liste tenue à part. Le corollaire pour vous : soignez la structure de vos assemblages et renseignez les propriétés de vos pièces — c'est ce travail « invisible » qui fait qu'une nomenclature complète et exacte se génère toute seule, au lieu d'être un casse-tête à reconstituer.
