En exerçant un REGARD CRITIQUE systématique : contrôler les ORDRES DE GRANDEUR, l'ÉQUILIBRE des réactions (leur somme égale les charges), la COHÉRENCE de la déformée, et recouper par un CALCUL MANUEL approché sur un cas simple — car le logiciel ne juge jamais ses propres résultats, et un résultat faux a la même apparence qu'un résultat juste. Pourquoi c'est vital : (1) Le logiciel calcule EXACTEMENT ce qu'on lui a demandé, mais si le modèle est faux (charges, appuis, connectivité, unités, sections), les résultats sont faux — présentés avec la même belle apparence que des résultats justes, sans aucune alarme. (2) C'est le principe « garbage in, garbage out » : seul l'ingénieur peut détecter que les données (donc les résultats) sont erronées. (3) La SÉCURITÉ des personnes en dépend : accepter un résultat faux peut conduire à un ouvrage sous-dimensionné. Les contrôles fondamentaux : (1) ORDRES DE GRANDEUR : un moment, une flèche, une réaction, un effort ont des valeurs ATTENDUES (l'expérience, les règles simples, les ordres de grandeur typiques les donnent). Comparez : une flèche de plusieurs centimètres sur une petite poutre, un moment dix fois trop grand, une réaction hors d'échelle signalent une erreur. C'est le contrôle le plus rapide et le plus révélateur. (2) ÉQUILIBRE des RÉACTIONS : la somme des réactions d'appui doit ÉGALER la somme des charges appliquées, dans chaque direction. Vérifiez que la réaction verticale totale correspond au poids propre plus les charges verticales. Un écart trahit une charge oubliée, en double, mal orientée, ou un problème d'appui. C'est un contrôle simple et PUISSANT. (3) COHÉRENCE de la DÉFORMÉE : visualisez comment la structure se déforme. Le déplacement va-t-il dans le sens attendu ? Un morceau « part-il » de façon aberrante ? La déformée correspond-elle au chargement et aux appuis ? Une déformée absurde révèle un problème (connectivité, appui, relâchement, charge). (4) SIGNES et LOCALISATION : le moment maximal est-il là où on l'attend (mi-portée d'une travée, appuis d'une poutre continue) ? Les signes sont-ils cohérents (fibre tendue du bon côté) ? Le recoupement par CALCUL MANUEL : (1) Sur un cas SIMPLE, calculez à la main un ordre de grandeur : le moment d'une poutre isostatique sous charge répartie, une réaction, une flèche approchée. Comparez au logiciel. (2) Une CONCORDANCE (même à 10-20 % près) rassure ; un ÉCART important alerte. (3) C'est la meilleure façon de vérifier qu'on utilise correctement l'outil, surtout au début et sur les points sensibles. (4) On ne calcule pas tout à la main, mais quelques contrôles ciblés valident la démarche. La démarche générale : (1) Ne jamais accepter un résultat SANS l'avoir contrôlé. C'est une règle absolue. (2) Se demander systématiquement : « est-ce que cela a un SENS ? ». (3) Devant une anomalie, remonter aux causes (charges, appuis, connectivité, unités, sections). (4) Sur un gros modèle, contrôler au moins les ordres de grandeur, l'équilibre global et la cohérence de la déformée. En résumé : vérifiez qu'un résultat a un sens par un REGARD CRITIQUE méthodique, car le logiciel calcule aveuglément ce qu'on lui donne et un résultat faux ressemble en tout point à un résultat juste — c'est le principe « garbage in, garbage out », et seul l'ingénieur peut le déjouer, avec en jeu la sécurité des personnes. Contrôlez d'abord les ORDRES DE GRANDEUR : moments, flèches, efforts et réactions ont des valeurs attendues que l'expérience et des règles simples permettent d'estimer, et un écart flagrant (flèche de plusieurs centimètres sur une petite poutre, moment dix fois trop grand, réaction hors d'échelle) saute aux yeux — c'est le contrôle le plus rapide. Vérifiez ensuite l'ÉQUILIBRE des RÉACTIONS, contrôle simple et puissant : leur somme doit égaler la somme des charges dans chaque direction (réaction verticale totale = poids propre + charges verticales), tout écart trahissant une charge oubliée, en double, mal orientée ou un problème d'appui. Examinez la COHÉRENCE de la DÉFORMÉE (sens des déplacements, absence de mouvement aberrant, correspondance avec chargement et appuis) ainsi que la localisation et le signe des efforts (le moment maximal est-il là où on l'attend, la fibre tendue du bon côté ?). Enfin, recoupez par un CALCUL MANUEL approché sur un cas simple (moment d'une poutre isostatique, une réaction, une flèche) : une concordance à 10-20 % près rassure, un écart important alerte — c'est le meilleur moyen de confirmer qu'on utilise correctement l'outil. La règle absolue reste de ne JAMAIS accepter un résultat sans l'avoir contrôlé, en se demandant toujours : « est-ce que cela a un sens ? », et en remontant aux causes (charges, appuis, connectivité, unités) devant la moindre anomalie.

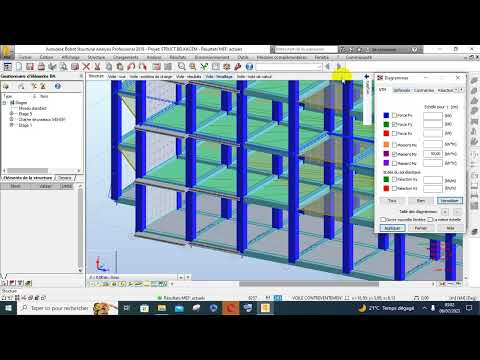

Les DEUX, car ils sont COMPLÉMENTAIRES : les diagrammes donnent une vue GLOBALE et intuitive (la forme des efforts, où sont les maxima, le comportement d'ensemble), tandis que les tableaux donnent les VALEURS EXACTES et permettent de trouver précisément les extrêmes et le cas dimensionnant. Les DIAGRAMMES (vue globale) : (1) Représentation VISUELLE des efforts le long des barres : le diagramme de moment, d'effort tranchant, d'effort normal se lit d'un coup d'œil. (2) Compréhension du COMPORTEMENT : on voit la FORME des efforts (où le moment est positif/négatif, où il s'annule, où il est maximal), ce qui aide à comprendre comment la structure travaille. (3) Détection d'ANOMALIES : une allure aberrante du diagramme (discontinuité inattendue, forme incohérente) révèle un problème. C'est un excellent outil de contrôle qualitatif. (4) Vue d'ENSEMBLE : sur toute la structure, on repère les zones les plus sollicitées. (5) Limite : on lit des valeurs APPROXIMATIVES (à l'échelle du dessin), pas les chiffres exacts. Les TABLEAUX (valeurs exactes) : (1) VALEURS PRÉCISES : les efforts, déplacements, réactions exacts, en chaque point ou pour chaque barre. (2) Recherche des EXTRÊMES : par tri et filtrage, on trouve la barre la plus sollicitée, le moment maximal, la flèche maximale, le cas dimensionnant — impossible à faire précisément sur un diagramme. (3) ENVELOPPES : sur de nombreuses combinaisons, les tableaux donnent les valeurs enveloppes (maxima/minima) qui servent au dimensionnement. (4) Contrôle NUMÉRIQUE : vérifier l'équilibre des réactions, comparer à un calcul manuel, tout cela passe par les chiffres exacts des tableaux. (5) Limite : moins intuitifs, on peut se noyer dans les chiffres sans la vue d'ensemble. Comment les combiner : (1) Commencez par les DIAGRAMMES pour COMPRENDRE le comportement et repérer les zones critiques (vue qualitative). (2) Vérifiez la COHÉRENCE visuelle : la forme des efforts a-t-elle un sens ? (contrôle qualité). (3) Passez aux TABLEAUX pour les valeurs EXACTES aux points critiques et pour trouver les extrêmes précis (dimensionnement). (4) Contrôlez numériquement (équilibre, ordres de grandeur, recoupement manuel) via les tableaux. (5) Les deux se COMPLÈTENT : le diagramme dit « où et comment », le tableau dit « combien exactement ». La logique générale : (1) On a besoin de la vue GLOBALE (comprendre, détecter les anomalies) ET des CHIFFRES exacts (dimensionner, contrôler). (2) N'utiliser QUE les diagrammes, c'est manquer de précision ; n'utiliser QUE les tableaux, c'est perdre la vue d'ensemble et le sens physique. (3) Le bon ingénieur navigue entre les deux selon le besoin. En résumé : utilisez les DEUX, car ils se complètent. Les DIAGRAMMES offrent une vue GLOBALE et intuitive : on lit d'un coup d'œil la forme des efforts le long des barres (où le moment est positif ou négatif, où il s'annule, où il culmine), on comprend comment la structure travaille, on repère les zones les plus sollicitées et l'on détecte les anomalies par une allure incohérente — un excellent contrôle qualitatif —, mais on n'y lit que des valeurs approximatives, à l'échelle du dessin. Les TABLEAUX donnent au contraire les VALEURS EXACTES en chaque point et pour chaque barre, permettent de trouver précisément les extrêmes et le cas dimensionnant par tri et filtrage, fournissent les enveloppes de nombreuses combinaisons et rendent possibles les contrôles numériques (équilibre des réactions, recoupement manuel) — au prix d'une lecture moins intuitive où l'on peut se noyer dans les chiffres. La bonne pratique consiste à commencer par les diagrammes pour comprendre le comportement, vérifier la cohérence visuelle et repérer les zones critiques, puis à passer aux tableaux pour les valeurs exactes aux points sensibles, la recherche des extrêmes et les contrôles numériques : le diagramme dit « où et comment », le tableau dit « combien exactement ». N'utiliser que l'un ou l'autre serait une erreur — les diagrammes seuls manquent de précision pour dimensionner, les tableaux seuls font perdre la vue d'ensemble et le sens physique.
